SLWF-08 HDMI Controller – HDMI‑CEC vezérlő (SLWF-08)

A Smartlight SLWF‑08 egy HDMI‑CEC vezérlő, amely ESPHome vagy Home Assistant rendszerekkel használva lehetővé teszi, hogy HDMI‑CEC protokollt támogató eszközök állapotát lekérdezzük, illetve azt vezéreljük (pl. be-/kikapcsolás, hangerő, bemenetválasztás stb.). Ez a megoldás akkor hasznos, ha tévékészüléked vagy médialejátszód rendelkezik HDMI‑CEC támogatással, és integrálni szeretnéd a vezélését az okosotthon központodba.

Fontos, hogy saját magadnak kell feltöltened a megfelelő ESPHome firmware‑t a vezérlőre (firmware‑összeállítás szükséges). Az eszköz kínál további lehetőségeket is, mint pl. WS2812B LED szalag vezérlésének támogatása, ami ideális háttérvilágításként használva például TV mögé.

Márka bemutatása

Smartlight egy okosotthon‑eszközökre specializálódott gyártó; kínálatukban szerepelnek WiFi‑vezérlők, LED szalagok, valamint más DIY jellegű multimedialejátszó/házi automatizálási eszközök. Termékeik jellemzően nyitott platformokat támogatnak (pl. ESPHome, Tasmota), így alkalmasak technikai tudással rendelkező felhasználóknak, akik testreszabható megoldásokat keresnek.

Főbb terméktulajdonságok

• HDMI‑CEC támogatás: lehetőség állapot lekérdezésre és parancs küldésére HDMI‑CEC kompatibilis eszközökhöz (pl. TV, médialejátszó)
• Firmware: ESPHome alapú – saját firmware‑összeállítást igényel

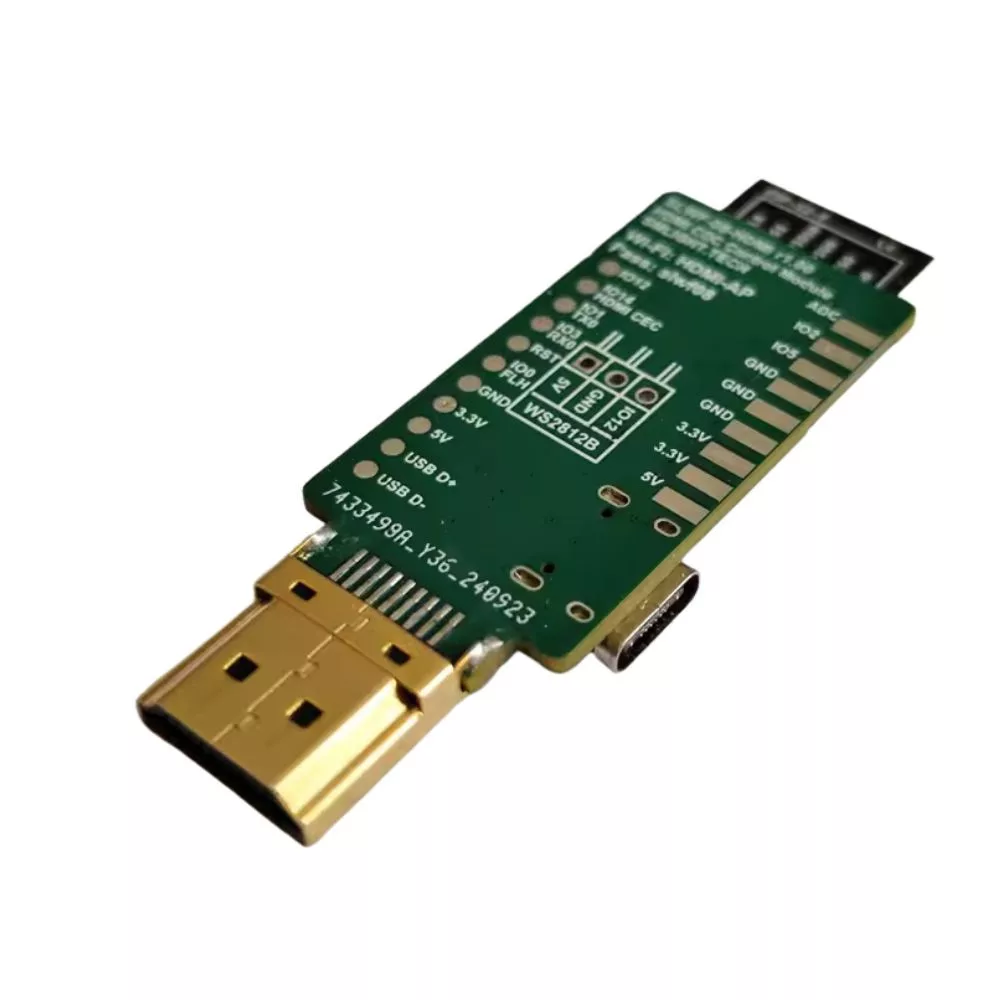

• GPIO‑kialakítás: HDMI CEC jel GPIO14‑en
• WS2812B LED szalag vezérlés: külön pin (GPIO12) a címezhető LED szalagokhoz (szintillesztővel) háttérvilágítás céljára
• USB kommunikáció: USB‑Type‑C port a firmware frissítéséhez és flasheléshez
• További protokoll támogatás: Tasmota firmware is támogatja HDMI‑CEC és WS2812B vezérlést

Okosotthon protokollok és platform kompatibilitás

• Protokoll: HDMI‑CEC – a vezérlés és állapot lekérdezés ezen keresztül történik
• Firmware platformok: ESPHome, Tasmota
• Integrálhatóság: Home Assistant / ESPHome rendszerekkel
• GPIO vezérlés: HDMI‑CEC jel a GPIO14‑en, LED szalag kontroll GPIO12‑n

Okos funkciók

• HDMI‑CEC parancsok küldése: pl. bekapcsolás/kikapcsolás, hangerő szabályozás, bemenetválasztás, video jelet nem továbbít
• Állapot lekérdezése HDMI‑CEC eszközöktől
• WS2812B LED szalag kezelése háttérvilágításként
• Firmware frissítés OTA‑n keresztül vagy USB‑Type‑C‑n keresztül
• Saját ESPHome vagy Tasmota beállítások testreszabása

Műszaki specifikációk

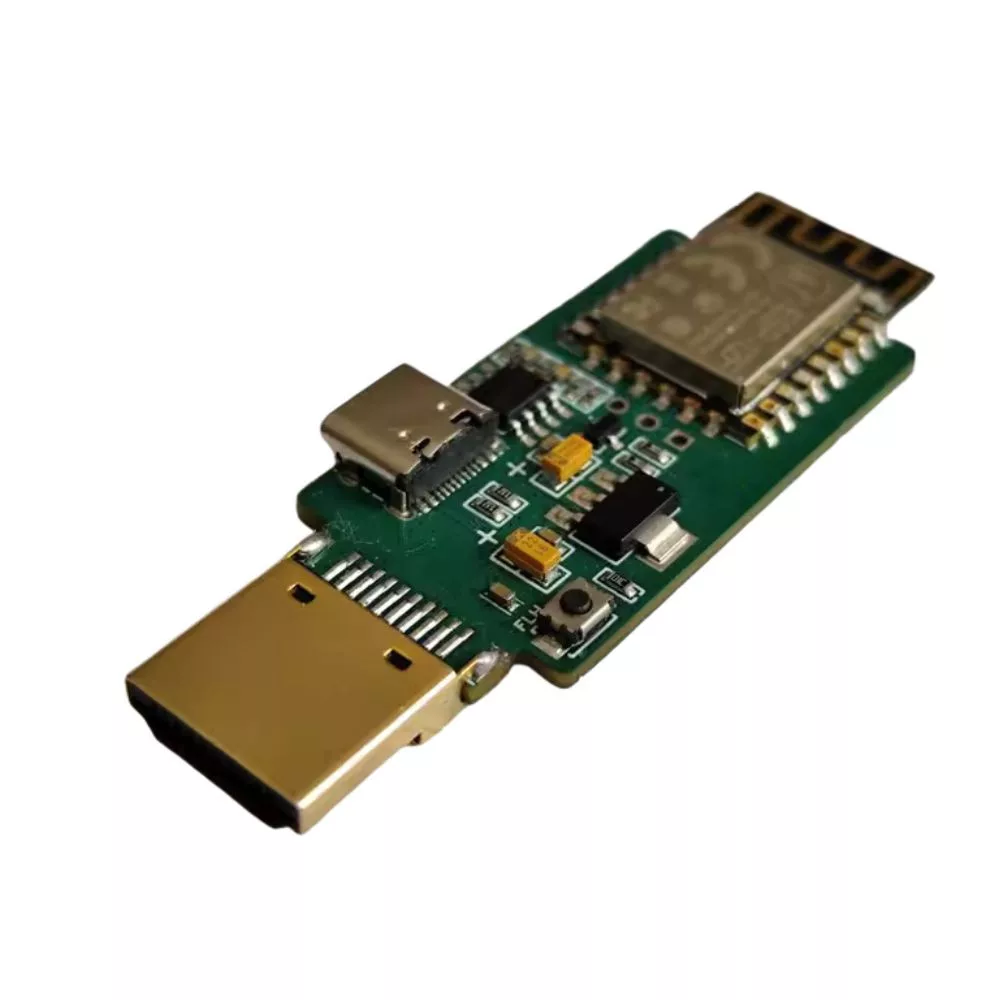

• Vezérlőchip: ESP8266 (ESP-12F modul)
• Tápellátás: 5V (USB‑Type‑C)
• HDMI‑CEC GPIO: GPIO14
• LED szalag vezérlés GPIO: GPIO12 (WS2812B támogatással)
• USB/UART chip: CH9102
• Firmware kompatibilitás: ESPHome, Tasmota
• CEC támogatás: HDMI‑CEC kompatibilis eszközökkel
• Méret: kb. 40×25 mm
• Kommunikáció: Wi-Fi 802.11b/g/n
