Shelly i4 Gen3 – bemeneti modul, vezeték nélküli, Wi-Fi, Bluetooth

A Shelly i4 GEN3 az okosotthon gyártónak egy speciális terméke, 2024-ben jelent meg, és a Shelly Plus i4 utódja. A Shelly i4 GEN3-at hagyományos fali kapcsolók mögé való beépítésre javasolja a gyártó. Nem rendelkezik az eszköz relével, de akár 4 kapcsoló vagy más bemeneti / vezérlő eszköz állapotát is képes kezelni, és az alapján más Shelly reléket, szenzorokat vagy HTTP/HTTPS, MQTT vagy CoAP vezérelte más eszközöket képes vezérelni.

Lényegében arra szolgál, hogy vezeték nélkül "összekössön" egy kapcsolót otthonunk más pontjain (vagy akár máshol telepített) Shelly relékre kapcsolt eszközökkel. A Shelly i4 Gen3-at kapcsoló(k) mögé szerelve érzékeli a kapcsolók állapotának a változását, és WiFi-n keresztül képes kapcsolási parancsot küldeni Shelly PLUS, PRO vagy Shelly GEN3 relék felé, akár többet csoportosan is vezérelve egy kapcsolással. Egy Shelly okosrelével párban használhatjuk tehát olyan esetekben, ha a kapcsolónál és a lámpánál is rendelkezésre áll fázis és nullavezeték, azonban a kettő egymástól távol esik, vagy csak kimaradt a vezetékezés a kettő között.

Képes fogadni akár 4 db rákötött fizikai (kétállású vagy billenő) kapcsoló jelét is, és ezek mindegyikéhez akár 4 féle eseményt kapcsolni, így összesen 16 parancsot képes kiadni. A különféle kapcsolási módokhoz hozzárendelhetünk a Scene (Jelenet) funkcióban is különböző parancsokat, de az eszközök közötti DDD vezérléssel is meghívhatunk más eszközöket URL-ből és küldhetünk nekik így parancsot. A Shelly i4 GEN3 tehát használható fali fizikai kapcsolóról való jelenetvezérlésre is.

Más Shelly eszközökhöz hasonlóan a i4 GEN3 működéséhez sem szükséges hub vagy gateway, az eszköz közvetlenül a WiFi router-re kapcsolódik fel.

Segítségével például egy darab fali kapcsolónk különféle kapcsolási módjaira (pl. dupla gombnyomás) beprogramozhatjuk más helyen levő eszközeink ki/bekapcsolását, például lámpák kapcsolását, redőnyök vezérlését stb, vagy a Shelly Cloud "Scenes" (Jelenetek) funkciójával akár több eszköz (akár egymáshoz képest késleltetett) vezérlését is elindíthatjuk.

Például egyetlen ágy melletti kapcsolóra ráprogramozhatjuk egy gombnyomásra a hálószoba lámpa lekapcsolását, dupla gombnyomásra az összes otthoni lámpa lekapcsolását, három gombnyomásra pedig a redőnyök leengedését. Vagy létrehozhatunk a bejárati ajtó mellett egy "elmentem itthonról" gombot, ami lekapcsolja az összes Shelly-vezérelte lámpát, lehúzza a redőnyt, és lekapcsolja a vasaló konnektorát is.

Használhatjuk arra is, hogy példéul egy Shelly i4 GEN3 segítségével figyeljük, hogy egy kismegszakító nem kapcsolt-e le (és van-e az áramkörben áram), de akár arra is, hogy egy adott vezérelt áramkörben van-e áram, és a Shelly Cloud app-ban beállíthatunk szabályokat a kapcsolók állása / az áramkörben folyó/nem folyó áram esetére, pl. ki/bekapcsolhatunk WiFi-n át való vezeték nélküli vezérléssel más Shelly WiFi-s reléket.

KÜLSŐ BORÍTÁS:

A Shelly i4 GEN3 elődjével azonos méretekkel rendelkezik, így a megszokott DIN adapterek a GEN3 relékhez is használhatók. Továbbá megtalálhatók rajta a bekötési rajzok, hogy egyszerűen és egyértelműen beköthető legyen.

BLUETOOTH PÁROSÍTÁS:

Párosításához az új Shelly Cloud app-ra van szükség, a régi Shelly Cloud app-al nem kompatibilis. A párosítása a Shelly Plus i4-nél már megszokott gyorsasággal történik a beépített Bluetooth chip-nek köszönhetően.

ERŐSEBB PROCESSZOR, TÖBB FUNKCIÓ:

A Shelly Plus i4-ben található ESP32 processzor helyett a GEN3 termékekbe a Shelly saját fejlesztésű, 3. generációs IoT chip-je, a ESP-Shelly-C38F processzor került, mely még gyorsabb és erősebb CPU-t és dupla annyi, 8 MB memóriát tartalmaz, így továbbfejlesztett funkciókat és gyorsabb működést kínál a PLUS termékvonalnál.

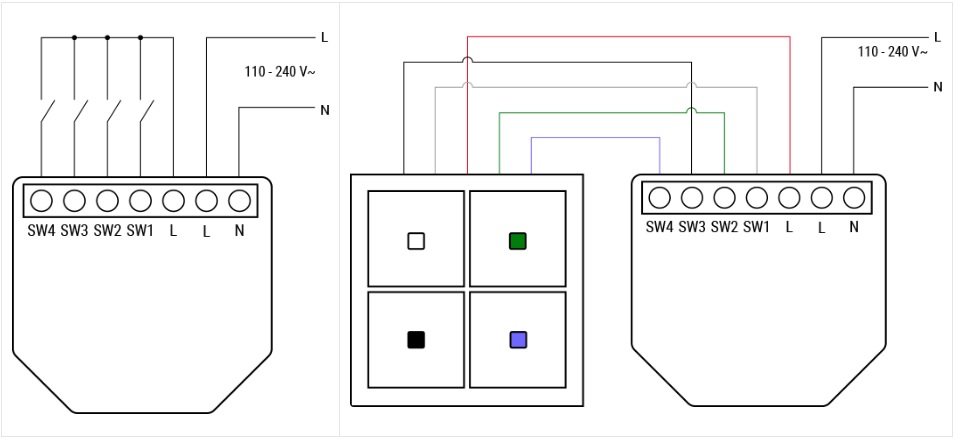

Bekötési rajz:

A Shelly i4 GEN3-nak szüksége van a működéséhez egy állandó 110-240V AC tápfeszültségre.

A négy kapcsoló-bemenetén ugyanezen feszültséget várja, és

• érzékeli, hogy az adott kapcsoló ki/be van-e kapcsolva,
• vagy ha nem kapcsolóhoz használjuk, érzékeli, hogy az adott áramkörben van-e áram.

A Plus i4-el azonosan az i4 GEN3 is kompatibilis a Shelly új villanykapcsoló családjának négy gombos "jelenet-vezérlő" kapcsolójával, ennek hátuljába bepattintva egyszerűen létrehozhatunk más eszközök (akár csoportos, vagy jelenet alapú) vezérlésére parancsokat a Shelly rendszerében.

(A négy gombos fali kapcsoló nem a Shelly Plus i4 tartozéka, hanem külön rendelhető termék.)

Termékjellemzők:

• Közvetlenül a WiFi routerre kapcsolódik, nem szükséges hub vagy gateway a működéséhez
• 110-240 АC tápfeszültséggel kompatibilis, az állandó tápfeszültség és a kapcsolóktól/áramköröktől érkező tápfeszültség azonos kell, hogy legyen
• 4 kapcsoló állapotát is képes kezelni, és mindnek akár 4 állapotához a Shelly Could app Scene funkciója segítségével akár több más eszközt is vezérelni
• Kompatibilis az Android-ra és iOS-re is elérhető Shelly Cloud app-pal, Amazon Alexa-val, Google Assistant-tal, és MQTT-t, CoAP-t, és REST API-t használó otthonautomatizációs rendszerekkel.
• A gyári firmware egyszerűen lecserélhető igény esetén
• Támogatja az mjS szkripteket, lehetővé téve az ügyfelek számára saját funkciók és funkciók létrehozását! A Shelly GEN3 line eszközök lehetővé teszik több szkript együttes végrehajtását, a különböző triggerektől függően, mint a bemeneti/kimeneti állapot, az érzékelőadatok vagy WLAN-kérések
• A GEN3 Támogatja a Virtuális komponenseket, így akár további funkciók is létrehozhatók, és HTTP parancsokkal akár külső rendszerről is változtathatók ezek az értékek vagy állapotok
• Bluetooth átjáró funkciót is képes ellátni, sőt a GEN3 eszközök akár helyi felhő nélküli kapcsolatot is képesek kommunikálni a Shelly BLU érzékelőkkel és távirányítókkal, ennek köszönhetően sziget üzemű működés is megvalósítható a GEN3 és BLU eszközök között.

Támogatott üzemmódok:

• felhő / cloud üzemmód: ekkor az ingyenesen elérhető Shelly Cloud-hoz kapcsolódik, melyen át (az iOS-re és Android-ra is elérhető) Shelly Cloud okostelefon app-ból és a https://control.shelly.cloud/ oldalról is vezérelhetjük és beállíthatjuk az eszközöket; vagy
• választhatunk LAN / helyi hálózati ützemmódot, ilyenkor az eszközök csak a helyi hálózatra kapcsolódó eszközökről vezérelhető; de akár
• működtetjetjük az eszközt (WiFi kliens üzemmód helyett) WiFi Access Point üzemmódban is (pl. ha nincs állandó WiFi hálózat a telepítés helyén), ekkor mobiltelefonnal vagy notebook-kal az eszköz közelében rákapcsolódhatunk közvetlenül az eszköz által sugárzott WiFi AC hálózatra, és a kapcsolat ideje alatt vezérelhetjük az eszközt.

További támogatott platformok, integrációk:

• MQTT
• HomeSeer
• ioBroker
• Home Assistant
• openHAB
• Domoticz
• SYMCAN
• nymea
• Hubitat
• REST API

Szerelhetősége:

• A normál méretű kapcsolóaljzatba jellemzően befér a szerelvények mögé.

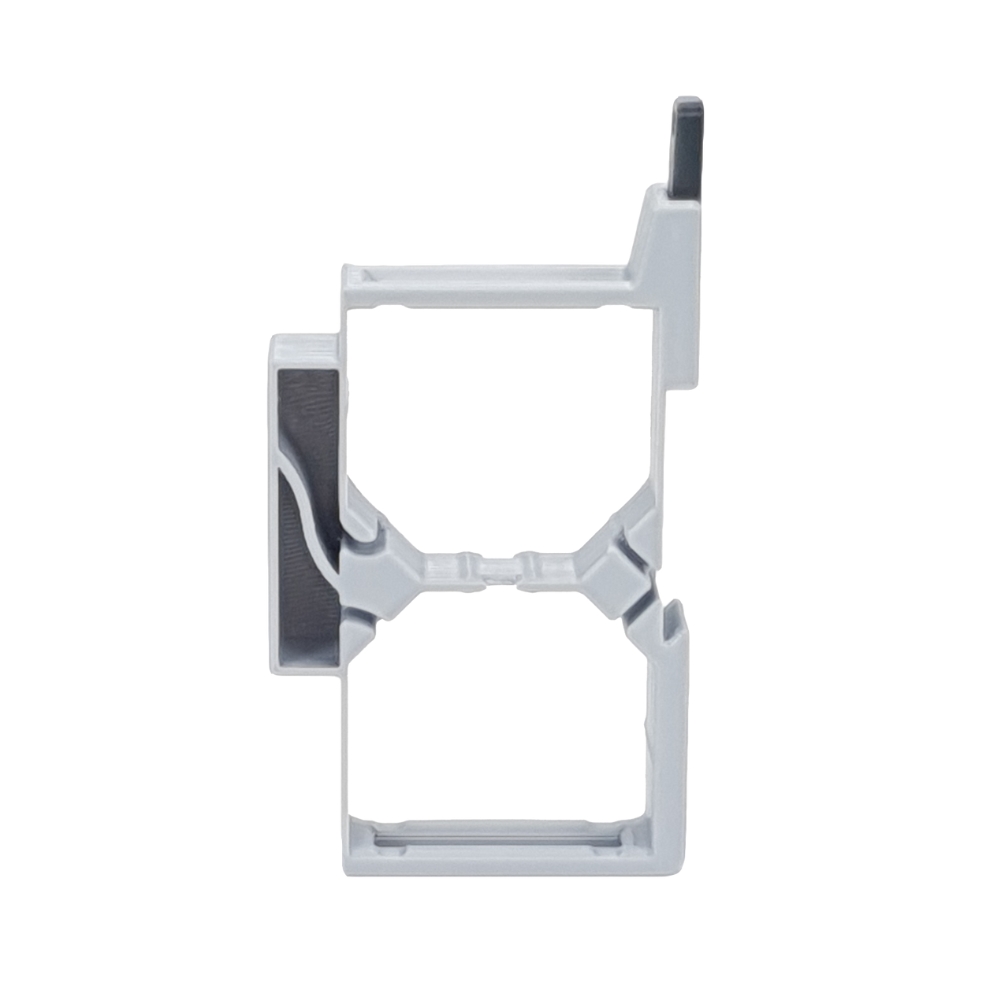

• DIN-sín adapterrel (külön termék).
• A Shelly Plus Add-On-al kompatibilis.

Egyéb műszaki paraméterek:

Tápfeszültség: 110-240V AC (±10%)

Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is
