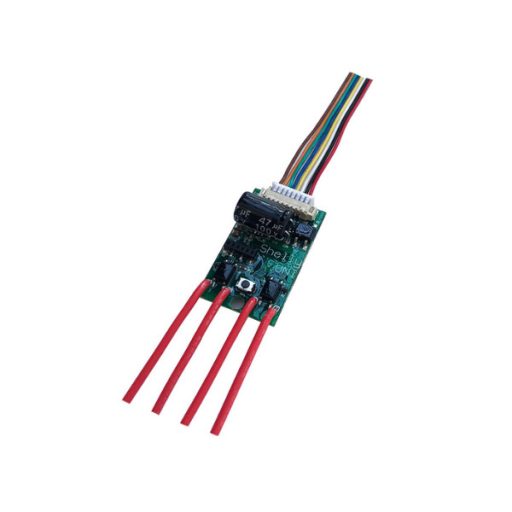

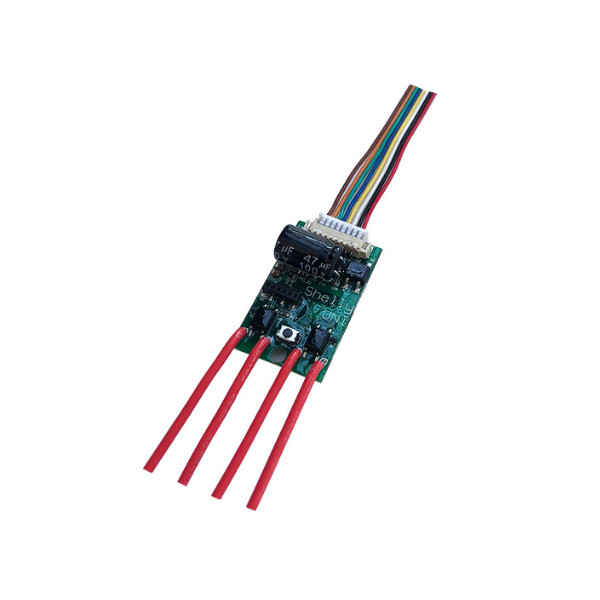

Shelly Uni – bemeneti modul, szenzor és kapcsoló fogadására, Wi-Fi

A Shelly Uni az európai gyártó 2020 őszi újdonsága, a világ egyik legkisebb okoseszköze, mellyel hagyományos eszközök utólag felokosíthatóak: a Shelly i3-hoz hasonlóan képes hagyományos fizikai kapcsolók vagy más relék kapcsolási jelét érzékelni, és a Shelly hőmérséklet adapterhez hasonlóan ráköthetőek digitális hőmérők is. Más Shelly eszközökhöz hasonlóan ez is egy Wi-Fi-vel felszerelt okoseszköz, a Shelly Cloud app-hoz és felhő szolgáltatással is a Shelly által támogatott egyéb rendszerekkel is kompatibilis.

A Shelly UNI Egy igazán sokoldalú, univerzális kis eszköz, hiszen:

• az eszköz kifejezetten univerzális a tápellátását illetően, hiszen a Shelly Uni működik 12V-36V DC és 12V-24V AC tápról is. Két digitális bemenettel is fel van szerelve, melyeken a működési táptól független feszültségeket tud kezelni: 2.2V-36V DC és 12V-24V AC.
• univerzális a kimeneti oldal is: a két potenciál mentes kimenetén való kapcsolást a bemeneti oldal is képes vezérelni, de azoktól függetlenül is vezérelhetjük, képes kapcsolni max. 36V AC-ig és 24V DC-ig, mindkét esetben maximum 100 mA-t.
• fel van szerelve egy univerzális ADC-vel, azaz analóg-digitális jelátalakítóval is, mely 0-30 V DC-t képes kezelni, kettős tartománykezelése (0-12V és 12-30V) miatt kivételesen nagy pontosságot biztosít.
• akár 3 db DS18B20 vízálló rúdhőmérőt VAGY 1 db DHT22 páratartalom érzékelőt is csatlakoztathatunk, melyek adatai alapján kapcsolhatjuk a kimeneti oldalt, helyi vagy felhős Scene-eket / Okosvezérléseket.

Bár nincs saját külső védőtokja, egy átlátszó szigetelőburkolat megvédi a magas páratartalomtól, a portól és a rövidzárlat veszélyétől.

Igazán sokoldalú felhasználásra alkalmas: 0-36V között működú digitális bemenetére például ráköthetjük akár a csengő gombját is, és a Shelly App Scene (Okosvezérlés) funkciója segítségével értesítést vagy email-t küldhetünk a telefonunkra vele.

A vezérelhető kimenetének köszönhetően alkalmas hagyományos háztartási eszközökbe való beépítésre és azok vezérlésére is.

A ráköthető digitális hőmérők és páratartalom érzékelők okán pedig az egyik legolcsóbb és legegyszerűbb módot biztosítja szenzorok adatainak feldolgozására. A dual ADC-re pedig lényegében bármilyen analóg szenzor ráköthető (akár pl. vízszint érzékelő) és akár tartályok feltöltését is vezérelhetjük a segítségével.

A két potenciál-mentes kimenetére pedig ráköthetünk 36V DC vagy 24V AC (max. 0,1A / 0,3W) kapcsolást is, így a legtöbb hagyományos háztartási vagy más eszközbe építve azokat utólag felokosíthatjuk.

Tipp: akár egy lakóautót automatizálhatsz vele: konnektorok, világítás, ajtó állapot, vízszivárgás, víz- és levegő hőmérséklet mérése stb.

Támogatott üzemmódok:

• felhő / cloud üzemmód: ekkor az ingyenesen elérhető Shelly Cloud-hoz kapcsolódik, melyen át (az iOS-re és Android-ra is elérhető) Shelly Cloud okostelefon app-ból és a https://my.shelly.cloud/ oldalról is vezérelhetjük és beállíthatjuk az eszközöket; vagy
• választhatunk LAN / helyi hálózati ützemmódot, ilyenkor az eszközök csak a helyi hálózatra kapcsolódó eszközökről vezérelhető; de akár
• működtetjetjük az eszközt (WiFi kliens üzemmód helyett) WiFi Access Point üzemmódban is (pl. ha nincs állandó WiFi hálózat a telepítés helyén), ekkor mobiltelefonnal vagy notebook-kal az eszköz közelében rákapcsolódhatunk közvetlenül az eszköz által sugárzott WiFi AC hálózatra, és a kapcsolat ideje alatt vezérelhetjük az eszközt, vagy olvashatjuk le pl. az elmentett fogyasztási adatokat.

Cloud üzemmód esetén a Shelly eszközök a Shelly Cloud Scene (Okosvezérlés) funkciója segítségével egymást is képesek (összetett feltételek mentén) vezérelni, ki/be kapcsolni. (Például egy villanykapcsoló mögé szerelt Shelly relé képes ki/be kapcsolni a felhőn át egy vezetékezés szepontjából tőle független másik Shelly relét egy konnektor mögött, és azt is ki/be kapcsolni, azaz az eszközök a WIFi-n és a gyári felhőn át vezeték nélkül képesek egyszerűen vezérelni egymást általunk megadott szabályok mentén.)

Lehetőség van arra is, hogy az eszközök - fix IP címek használata esetén - (a Shelly Cloud használata nélkül is, akár LAN üzemmódban is) egymást közvetlenül vezéreljék HTTP parancsokkal (DDD, azaz Direct Device-to-Device módon), azaz a Shelly eszközök a külső internet kapcsolat megszakadása (vagy a tázfalon való letiltása) esetén is képesek a helyi hálózaton egymást ki/bekapcsolni a Shelly App-ban beállítható ún. Action-ök segítségével.

A Shelly Uni okosvezérléshez a gyártó saját okostelefon app-ja és saját Cloud szolgáltatása is elérhető ingyenesen.

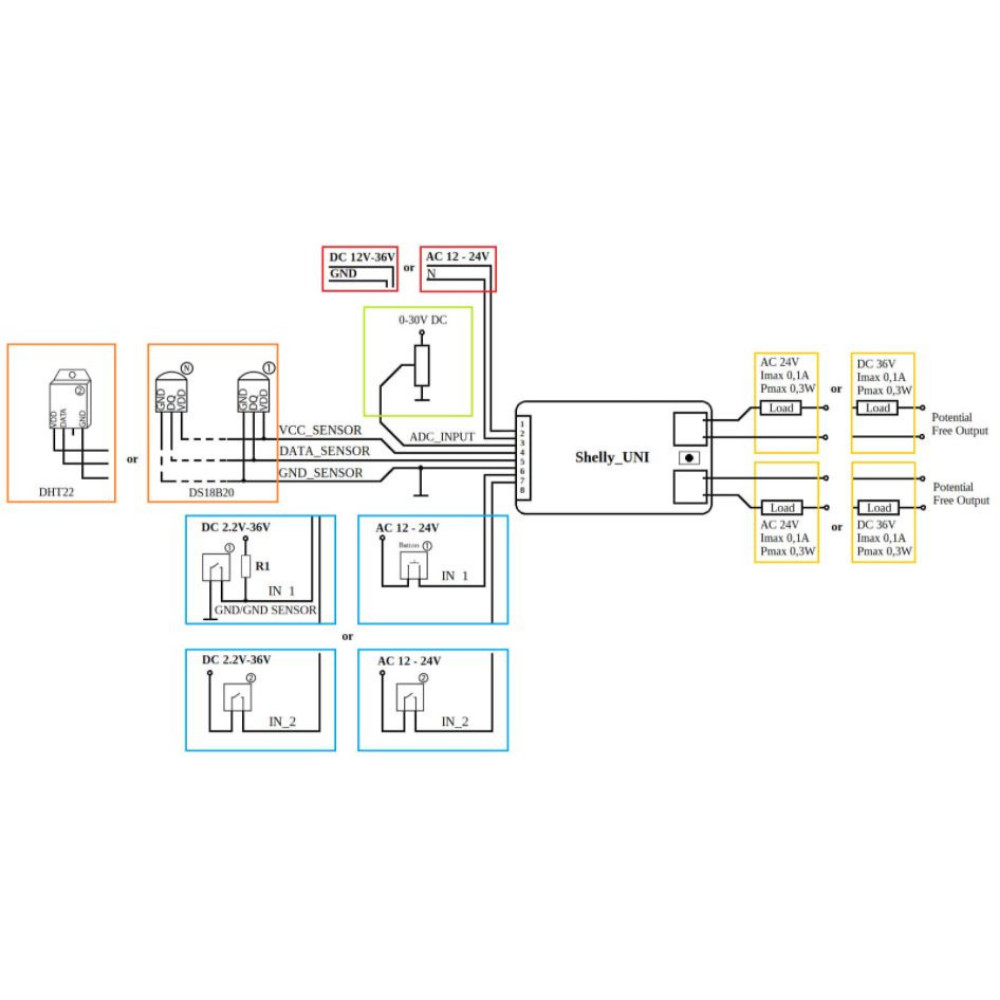

Bekötés áttekintése:

Integrációk:

A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. A Shelly eszközöktől megszokott módon már a gyári firmware is támogat egy sornyi integrációt, többek között a REST API-t, MQTT-t, CoAP-t, Alexa-t, Google Home-ot, és a Samsung Smart Things platformot, azaz szinte minden jelentős automatizálási platformmal könnyen integrálható.

Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is:

• MQTT
• HomeSeer
• ioBroker
• Home Assistant
• openHAB
• Domoticz
• SYMCAN
• nymea
• Hubitat
• Hoobs
• REST API
