Shelly Qubino Wave 1PM – relé modul, 1 áramkörös, fogyasztásmérő, Z-Wave
A Shelly Qubino Wave 1PM okosrelé modul egy szerelvénydobozba szerelhető, 1 áramkör vezérlésére képes, fogyasztásmérős, Z-Wave 800 eszköz, így szükség van a vezérléséhez egy Z-Wave hub-ra vagy USB koordinárorra. Megtáplálható egyenáramú és váltóáramú feszültségekről is. Feszültségmentes kapcsolásra nem alkalmas.
Automata: 1 nap - 1 399 Ft-tól
Csomagpont: 1 nap - 1 499 Ft-tól
Házhozszállítás: 1 nap - 1 999 Ft-tól
INGYENES SZÁLLÍTÁS: már 60 000 Ft-tól
A Shelly Wave 1 PM 230 VAC táplálású, fogyasztásmérős okosrelé modul, a Shelly Wave termékcsalád tagja, amely Z-Wave protokollt használ a kommunikációhoz (Europában 868,42 MHz). Mivel a Z-Wave egy okosotthon protokoll, ezért kifejezetten okos eszközök közötti kommunikációra fejlesztették. A subgigaherces frekvenciának köszönhetően megfelelő a jelterjedés, a Z-Wave MESH hálózati topológiának hála pedig a központi egységtől távolabb eső eszközök is megfelelően képesek komunikálni (folyamatos megtáplálás alatti eszközök jeltovábbítóként működnek). A Z-Wave-es eszközöknek mindenképp szükségük van a működéshez egy Z-Wave Hub-ra, vagy USB koordinárorra (ami például egy miniPC-hez kapcsolódik). A Z-Wave protokoll egységesített kommunikációs parancsosztályokat alkalmaz (Command Class), így akár több száz eltérő márka több ezer terméke kompatibilis egymással, egy Z-Wave rendszer eszközei képesek egy hálózatot alkotva együtt működni. Egy Z-Wawe hálózat max. 232 eszközt tartalmazhat. További előnye a Z-Wave protokollnak, hogy támogatja az asszociációs csoportokat is (Association Groups) amelynek köszönhetően a hálózatot alkotó egyes ezközök között közvetlen összerendeléseket is létrehozhatunk. További előnye a Z-Wave eszközöknek, hogy protokoll szinten számos paraméter beállítható rajtuk, így azokat személyre szabva a lehető legszofisztikáltabb igényeknek is képesek megfelelni.
A Shelly Wave 1 okosrelé modul, megtáplálható egyenáramról 24-30 VDC illetve 230VAC váltóáramú feszültségekről, a kimeneti sorkapcson pedig a feltápláláshoz használt feszültséget kapcsolja.
A modul túlmelegedés és túlterhelés elleni védelemmel is ellátta a gyártó, így biztonságos működést garantál a fali aljzatokba szerelt kis helyen is.

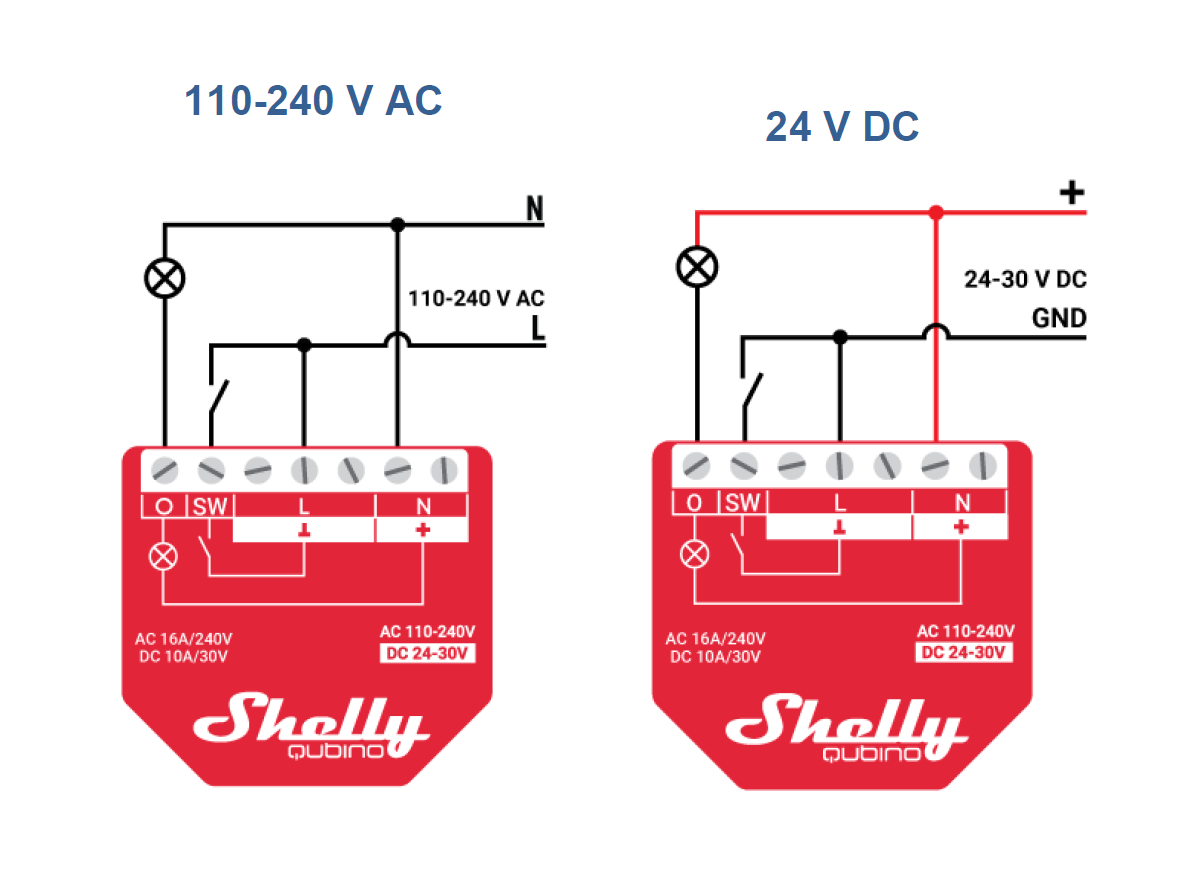

Bekötési rajzok:
Párosítás:

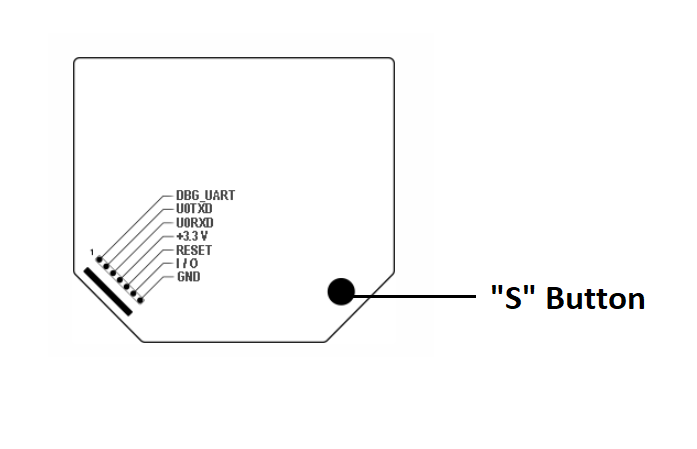

A modul rendelkezik egy "S" gombbal, ami egy funkciógomb.
A párosítás, eltávolítás illetve gyári visszaállítás során ezzel a gombbal tudjuk elindítani a folyamatokat. Ezek a funkciók a táp alá helyezést követően korlátozott ideig elérhetők.
Párosítás/eltávolítás/gyári visszaállítás:
Nyomja meg és tartsa lenyomva az "S" gombot a párosításhoz, amíg az állapotjelző LED kék színre vált.
Ezután közvetlenül az "S" gomb ismételt megnyomása (min 2 másodpercig) indítja a párosítás/eltávolítás állapotot.
Z-Wave hub-ok:
A Shelly az alábbi Z-Wave hub-okkal tesztelte:
- Home Assistant
- Home Center 3
- Jeedom
- Homey
- SmartThings
- Hubitat
Specifikációk:
- Kimenet:110-230 VAC / 24-30 VDC
- Maximális Áram: 230 VAC 16A (rezisztív terhelés mellett), 30 VDC 10A (rezisztív terhelés mellett)
- Alacsony készenléti fogyasztás: 0.3 W.
- Kommunikációs protokoll: Z-Wave 800
- Z-Wave frekvencia: 868.4 MHz (EU)
- Hatótávolság: épületen belül akár 40 méter (a falak födémek csökkenthetik)
- Fogyasztásmérés: IGEN
- SmartStart: IGEN
- S2 titkosítás: IGEN
- Z-Wave repeater funkció: IGEN
- Vezeték nélküli firmware frissítés (OTA): IGEN
- Működési hőmérséklet: -20 - +40 °C
- Méret: 37 x 42 x 16 mm
- Súly: 37g
Szerelhetősége:

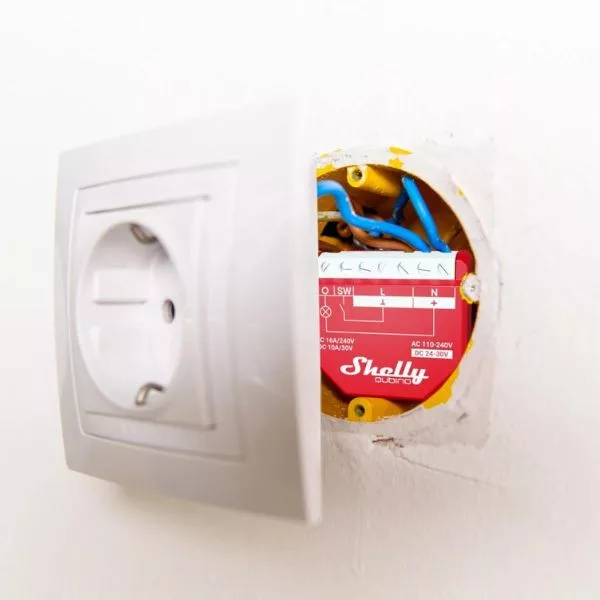

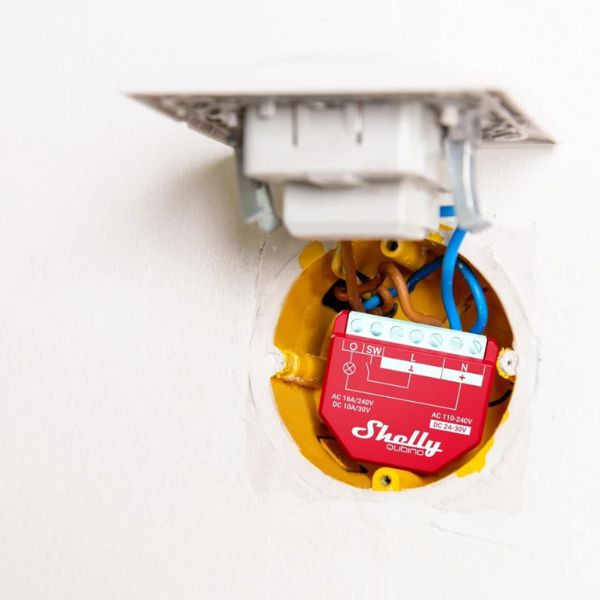

- A normál méretű szerelvénydobozba jellemzően befér, de a mélyített szerelvénydoboz ajánlott, annak használata meggyorsítja az modulok telepítési idejét
- DIN-sín adapterrel (külön termék) kalapszínre szerelhető, sorolható
Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
