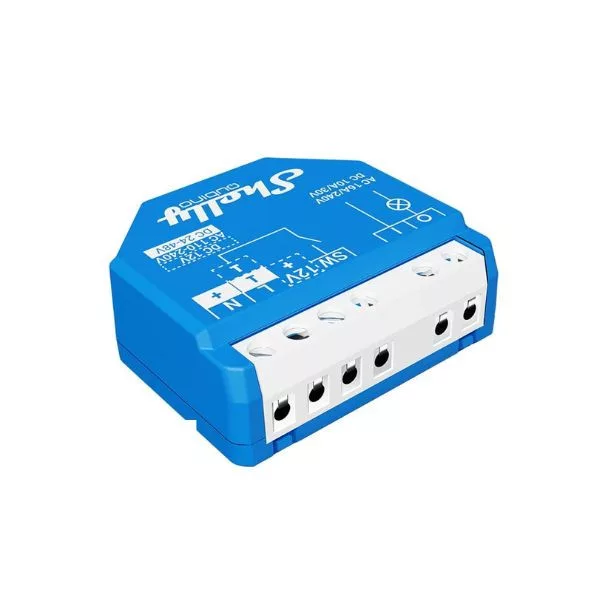

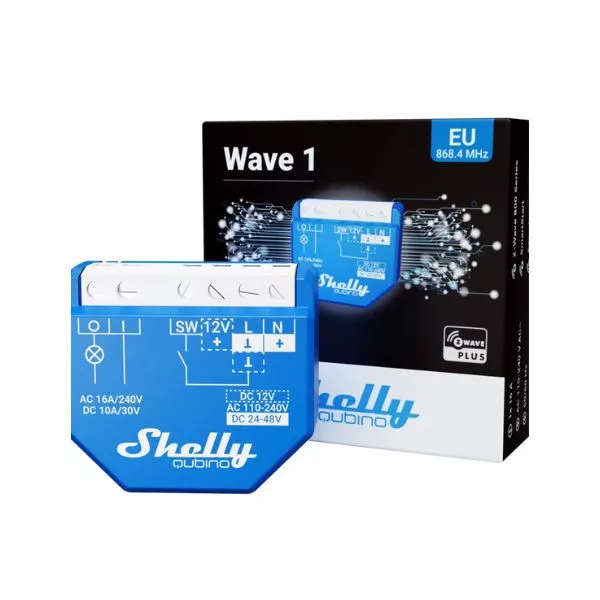

Shelly Qubino Wave 1 – relé modul, 1 áramkörös, feszültség-mentes kapcsolás, Z-Wave

A Shelly Qubino Wave 1 okosrelé modul, a Shelly Wave termékcsalád tagja, amely Z-Wave protokollt használ a kommunikációhoz (Europában 868,42 MHz). Mivel a Z-Wave egy okosotthon protokoll, ezért kifejezetten okos eszközök közötti kommunikációra fejlesztették. A subgigaherces frekvenciának köszönhetően megfelelő a jelterjedés, a Z-Wave MESH hálózati topológiának hála pedig a központi egységtől távolabb eső eszközök is megfelelően képesek komunikálni (folyamatos megtáplálás alatti eszközök jeltovábbítóként működnek). A Z-Wave-es eszközöknek mindenképp szükségük van a működéshez egy Z-Wave Hub-ra, vagy USB koordinárorra (ami például egy miniPC-hez kapcsolódik). A Z-Wave protokoll egységesített kommunikációs parancsosztályokat alkalmaz (Command Class), így akár több száz eltérő márka több ezer terméke kompatibilis egymással, egy Z-Wave rendszer eszközei képesek egy hálózatot alkotva együtt működni. Egy Z-Wawe hálózat max. 232 eszközt tartalmazhat. További előnye a Z-Wave protokollnak, hogy támogatja az asszociációs csoportokat is (Association Groups) amelynek köszönhetően a hálózatot alkotó egyes ezközök között közvetlen összerendeléseket is létrehozhatunk. További előnye a Z-Wave eszközöknek, hogy protokoll szinten számos paraméter beállítható rajtuk, így azokat személyre szabva a lehető legszofisztikáltabb igényeknek is képesek megfelelni.

A Shelly Wave 1 okosrelé modul megtáplálható egyenáramról 12 VDC, (külön sorkapcson) 24-48 VDC és 230VAC váltóáramú feszültségekről, a kimeneti sorkapcsok között pedig száraz kontaktussal rendlekezik a vezérlés. A modul túlmelegedés elleni védelemmel is ellátta a gyártó, így biztonságos működést garantál a fali aljzatokba szerelt kis helyen is.

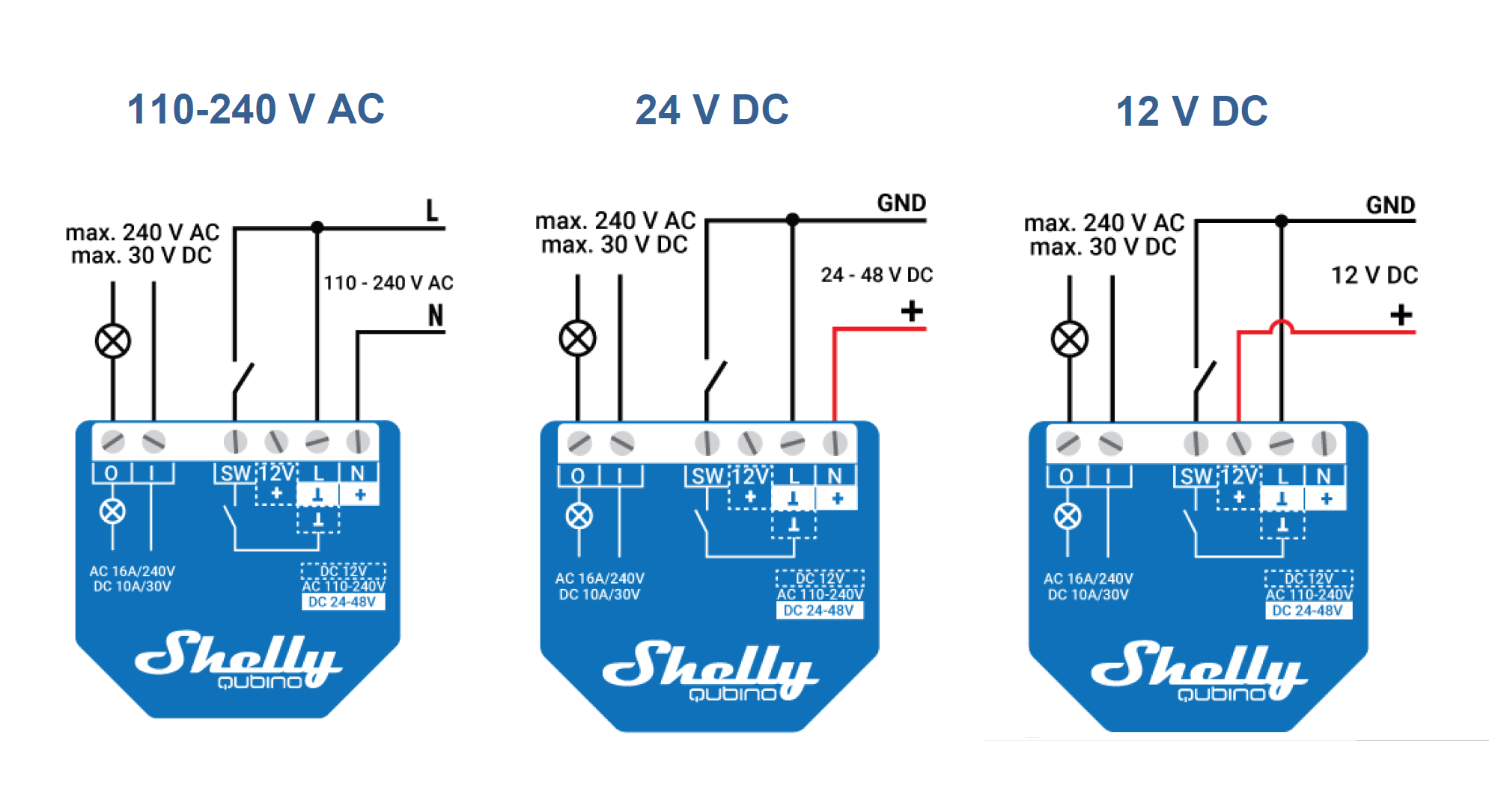

Bekötési rajzok:

Párosítás:
A modul rendelkezik egy "S" gombbal, ami egy funkciógomb.
A párosítás, eltávolítás illetve gyári visszaállítás során ezzel a gombbal tudjuk elindítani a folyamatokat. Ezek a funkciók a táp alá helyezést követően korlátozott ideig elérhetők.

Párosítás/eltávolítás/gyári visszaállítás:
Nyomja meg és tartsa lenyomva az "S" gombot a párosításhoz, amíg az állapotjelző LED kék színre vált.
Ezután közvetlenül az "S" gomb ismételt megnyomása (min 2 másodpercig) indítja a párosítás/eltávolítás állapotot.

Z-Wave hub-ok:

A Shelly az alábbi Z-Wave hub-okkal tesztelte:

• Home Assistant
• Home Center 3
• Jeedom
• Homey

• SmartThings
• Hubitat


Specifikációk:

- Kimenet: Száraz kontaktus
- Maximális Áram: 230 VAC 16A (rezisztív terhelés mellett), 30 VDC 10A (rezisztív terhelés mellett)
- Alacsony készenléti fogyasztás: 0.3 W.
- Kommunikációs protokoll: Z-Wave 800
- Z-Wave frekvencia: 868.4 MHz (EU)
- Hatótávolság: épületen belül akár 40 méter (a falak födémek csökkenthetik)
- SmartStart: IGEN
- S2 titkosítás: IGEN
- Z-Wave repeater funkció: IGEN
- Vezeték nélküli firmware frissítés (OTA): IGEN
- Működési hőmérséklet: -20 - +40 °C
- Méret: 37 x 42 x 16 mm
- Súly: 37g

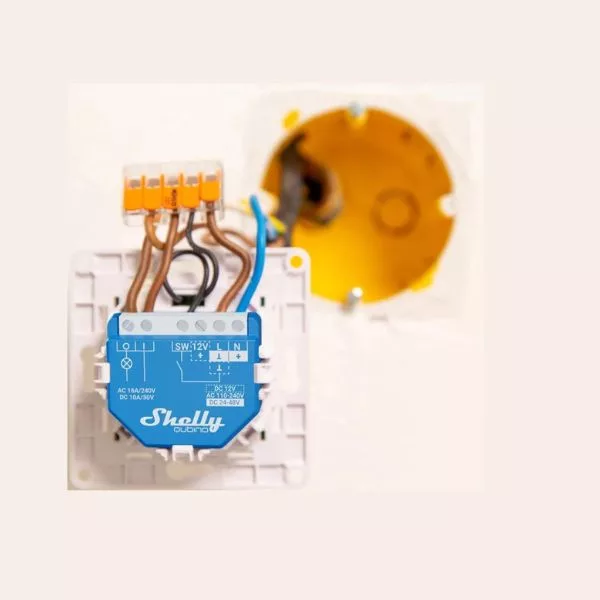

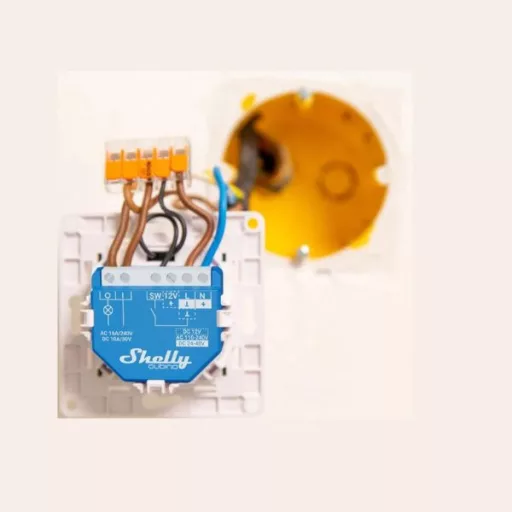

Szerelhetősége:

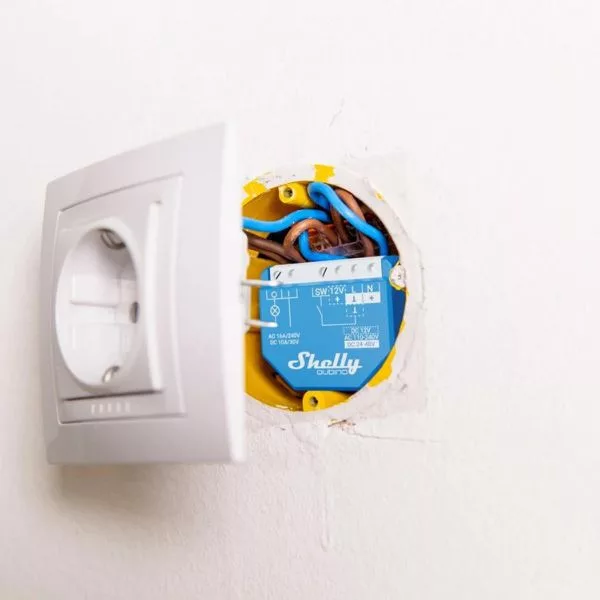

- A normál méretű szerelvénydobozba jellemzően befér, de a mélyített szerelvénydoboz ajánlott, annak használata meggyorsítja az modulok telepítési idejét
- DIN-sín adapterrel (külön termék) kalapszínre szerelhető, sorolható

Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
