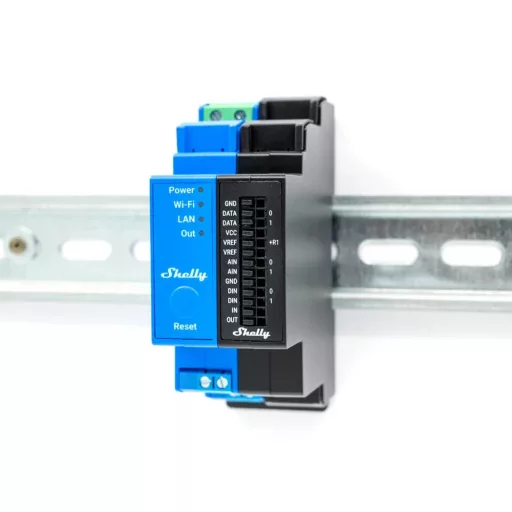

Shelly Pro Sensor Add-on – szenzor adapter Shelly Pro relékhez, érzékelők csatlakoztatásához

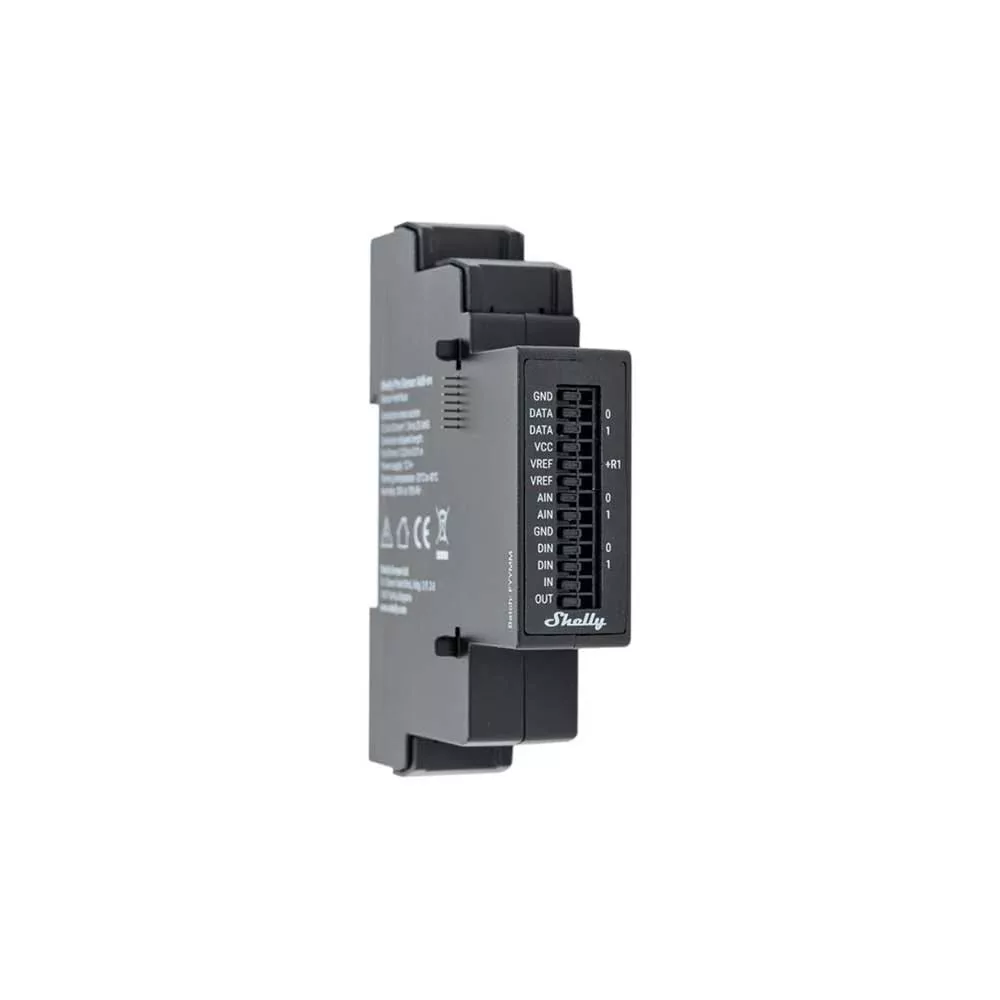

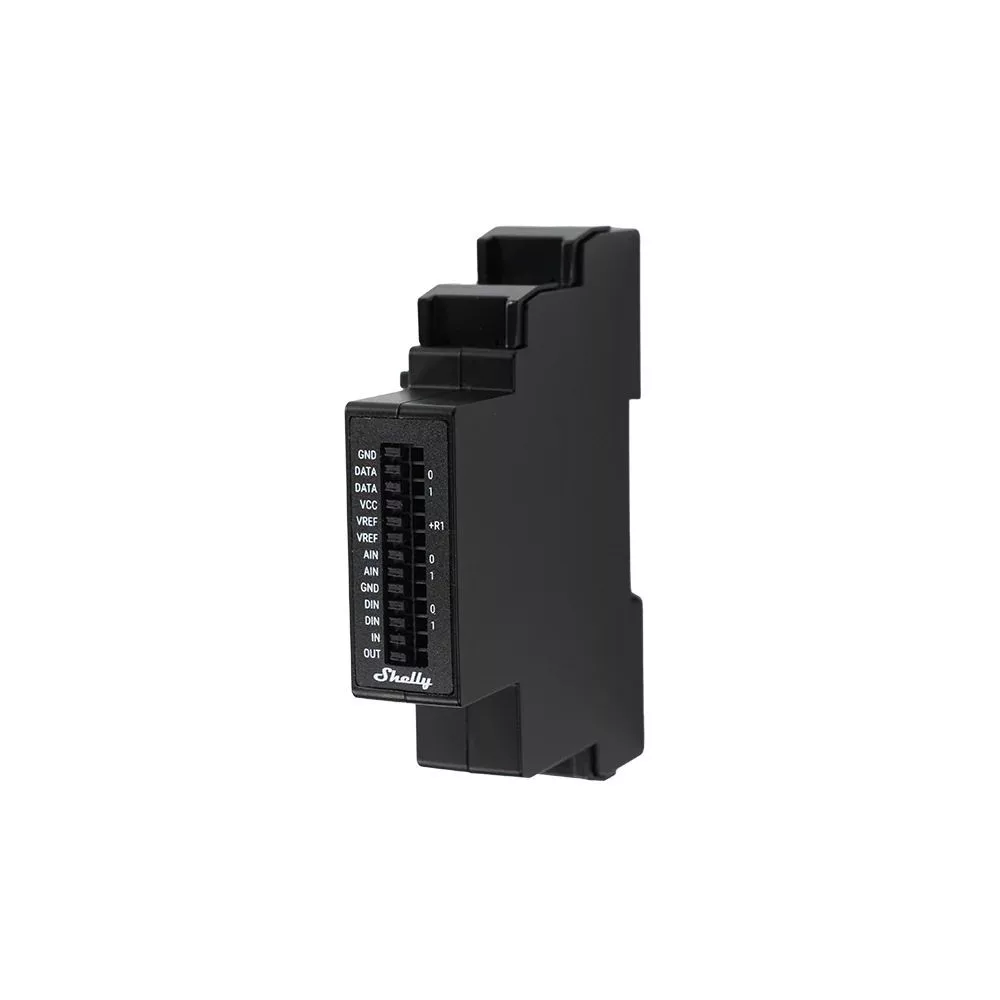

Shelly Pro Sensor Add-on, DIN sínre szerelhető bővítőmodul, a kompatibilis Shelly Pro eszközökhöz. A modul közvetlenül a Shelly Pro egységhez csatlakozik, és lehetővé teszi különböző analóg, digitális és 1-Wire alapú érzékelők integrálását. Segítségével a Shelly Pro relék, fogyasztásmérők és dimmerek olyan alkalmazásokban is használhatók, ahol a tápellátási feladatok mellett környezeti vagy technológiai paraméterek mérésére és feldolgozására van szükség.

A bővítőmodul két független 1-Wire adatcsatornát, két 0-10V-os analóg bemenetet, két digitális bemenetet, valamint egy potenciálmentes félvezetős relékimenetet biztosít. Az 1-Wire interfészeken keresztül több DS18B20 hőmérő vagy DHT22 hőmérséklet- és páratartalom érzékelő csatlakoztatható, míg az analóg bemenetek különböző ipari és épületautomatizálási szenzorok, például CO₂-, nyomás-, fényerő- vagy folyadékszint érzékelők fogadására alkalmasak.

A galvanikusan leválasztott kialakítás növeli az üzembiztonságot és csökkenti a külső zavarok hatását. A modul jól használható egyedi HVAC rendszerek, épületfelügyeleti rendszerek, energiafelügyeleti megoldások, öntözésvezérlés, folyadékszint-felügyelet vagy egyedi ipari automatizálási projektek esetén. A csatlakoztatott érzékelők adatai a Shelly Pro készüléken keresztül helyi vagy felhős automatizációkban, MQTT kommunikációban, webhooks hívásokban, Home Assistant integrációkban és egyéb nyílt rendszerekben is felhasználhatók.

A Shelly Pro Sensor Add-on nem önálló működésű eszköz, kizárólag kompatibilis Shelly Pro készülékkel együtt használható. Elsődleges feladata a Shelly Pro sorozat érzékelő-fogadási és adatgyűjtési képességeinek bővítése olyan alkalmazásokhoz, ahol a kapcsolási vagy fogyasztásmérési funkciók mellett környezeti adatok feldolgozására kiemelten szükség van.

A Shelly márkáról

A Shelly az egyik legismertebb nyílt integrációkat támogató okosotthon márka, amely Wi-Fi, Bluetooth, Zigbee, Matter és Ethernet alapú eszközöket kínál. Termékei különösen népszerűek Home Assistant, Node-RED, openHAB, Loxone és egyéb professzionális automatizálási rendszerek felhasználói körében.

A Shelly Pro termékcsalád DIN sínre szerelhető, professzionális felhasználásra szánt eszközökből áll, amelyek lakossági, kereskedelmi és ipari környezetben egyaránt alkalmazhatók.

Főbb terméktulajdonságok

• Szenzorbővítés Shelly Pro eszközökhöz: A kompatibilis Shelly Pro készülékek funkcionalitását további érzékelők és bemenetek csatlakoztatásával bővíti.
• Galvanikus leválasztás: Biztonságos és megbízható működés különböző villamos rendszerekben.
• 1-Wire támogatás: Két független 1-Wire adatcsatorna DS18B20, DHT22 és egyéb kompatibilis érzékelők számára.
• 0-10V analóg bemenetek: CO₂-, nyomás-, fényerő- és egyéb ipari érzékelők csatlakoztatásához.
• Digitális bemenetek: Mozgásérzékelők, szivárgásérzékelők, reed relék és kapcsolók támogatása.
• Potenciálmentes félvezetős relékimenet: Külső vezérlő- és jelzőáramkörök kapcsolására.
• Arduino kompatibilitás: Széles körű támogatás egyedi fejlesztésekhez és DIY projektekhez/rendszerekhez.
• DIN sínre szerelhető kivitel: Ideális villamos elosztószekrényekbe és ipari telepítésekhez.

Villamossági funkciók

• Tápellátás: 12 V DC a kompatibilis Shelly Pro eszközről.
• Energiafogyasztás: < 0,5 W (érzékelők nélkül).
• Analóg bemenetek: 2 db 0–10 V.
• Digitális bemenetek: 2 db ±15 V.
• 1-Wire interfészek: 2 db független adatcsatorna.
• Potenciálmentes félvezetős relékimenet: 1 db.
• Maximális kapcsolható feszültség: 30 V.
• Maximális kapcsolható áram: 300 mA.
• VCC segédtáp kimenet: maximum 10 mA.
• VREF referenciafeszültség: maximum 2 mA.
• VREF+R1: 10 kΩ referencia ellenállás.

Okosotthon protokollok és platform kompatibilitás

• Shelly Pro integráció: Kizárólag kompatibilis Shelly Pro készülékekkel használható.
• Home Assistant kompatibilitás: A csatlakoztatott érzékelők adatai a Shelly Pro eszközön keresztül elérhetők Home Assistant rendszerben.
• MQTT támogatás: A kompatibilis Shelly Pro eszköz MQTT kapcsolaton keresztül publikálhatja a szenzoradatokat.
• REST API és RPC: A mért adatok helyi API-kon keresztül is elérhetők.
• Webhooks támogatás: Szenzorértékek alapján automatikus HTTP hívások indíthatók.
• Node-RED, openHAB, Loxone integráció: A Shelly Pro eszközökön keresztül integrálható.
• Felhőmentes működés: A rendszer teljes mértékben helyi hálózaton is használható.

Okos funkciók

• Hőmérséklet- és páratartalom monitorozás.
• CO₂ és levegőminőség figyelés.
• Mozgásérzékelés alapú automatizációk.
• Vízszivárgás és folyadékszint figyelés.
• Talajnedvesség alapú öntözésvezérlés.
• Világításvezérlés fényerő vagy mozgás alapján.
• Riasztási és értesítési funkciók.
• Komplex helyi automatizációk scripting segítségével.
• Helyi és felhős működés a Shelly Pro készülék képességeitől függően.

Műszaki specifikációk

• Termék típusa: Shelly Pro sorozatú eszközökhöz készült érzékelő bővítőmodul
• Kompatibilis Shelly eszközök: Shelly Pro 1, Pro 1PM, Pro 2, Pro 2PM, Pro 3EM, Pro EM-50, Pro Dimmer 0/1-10V PM, Pro Dimmer 1PM, Pro Dimmer 2PM
• Kommunikáció a főegységgel: Shelly saját soros (proprietary serial) interfész
• Kivitel: DIN sínre szerelhető
• Méretek: 94 × 19 × 69 mm
• Tömeg: 45 g
• Burkolat anyaga: műanyag
• Szín: fekete
• Működési hőmérséklet: -20°C és +40°C között
• Páratartalom: 30–70% relatív páratartalom
• Maximális telepítési magasság: 2000 m
• Tápellátás: 12 V DC a kompatibilis Shelly Pro készülékről
• Saját fogyasztás: < 0,5 W (csatlakoztatott érzékelők nélkül)
• Galvanikus leválasztás: igen
• 1-Wire interfészek: 2 db független DATA csatorna
• DS18B20 támogatás: csatornánként legfeljebb 5 db, összesen akár 10 db érzékelő
• DHT22 támogatás: hőmérséklet- és páratartalom érzékelők támogatása
• Analóg bemenetek: 2 db 0–10 V bemenet
• Analóg bemenet pontossága: ±5%
• Feszültségmérési tartomány: 0–10 V
• Feszültségmérési küszöb: 0,1 V (állítható)
• Digitális bemenetek: 2 db ±15 V digitális bemenet
• Digitális bemenet logikai szintek: -15 V ... 0,5 V = aktív, 2,5 V ... 15 V = inaktív (invertálható)
• Potenciálmentes félvezetős relékimenet: 1 db
• Maximális kapcsolható feszültség: 30 V
• Maximális kapcsolható áram: 300 mA
• VCC segédtáp kimenet: max. 10 mA
• VREF referenciafeszültség kimenet: max. 2 mA
• VREF+R1 ellenállás: 10 kΩ
• Mikrokontroller: STM32G071GBU6
• Támogatott érzékelők: DS18B20, DHT22, NTC 10 kΩ, fotóellenállás, PIR mozgásérzékelő, talajnedvesség érzékelő, ultrahangos távolságérzékelő, kapacitív folyadékszint érzékelő, hangérzékelő, valamint bármely 0–10 V kimenetű analóg érzékelő
