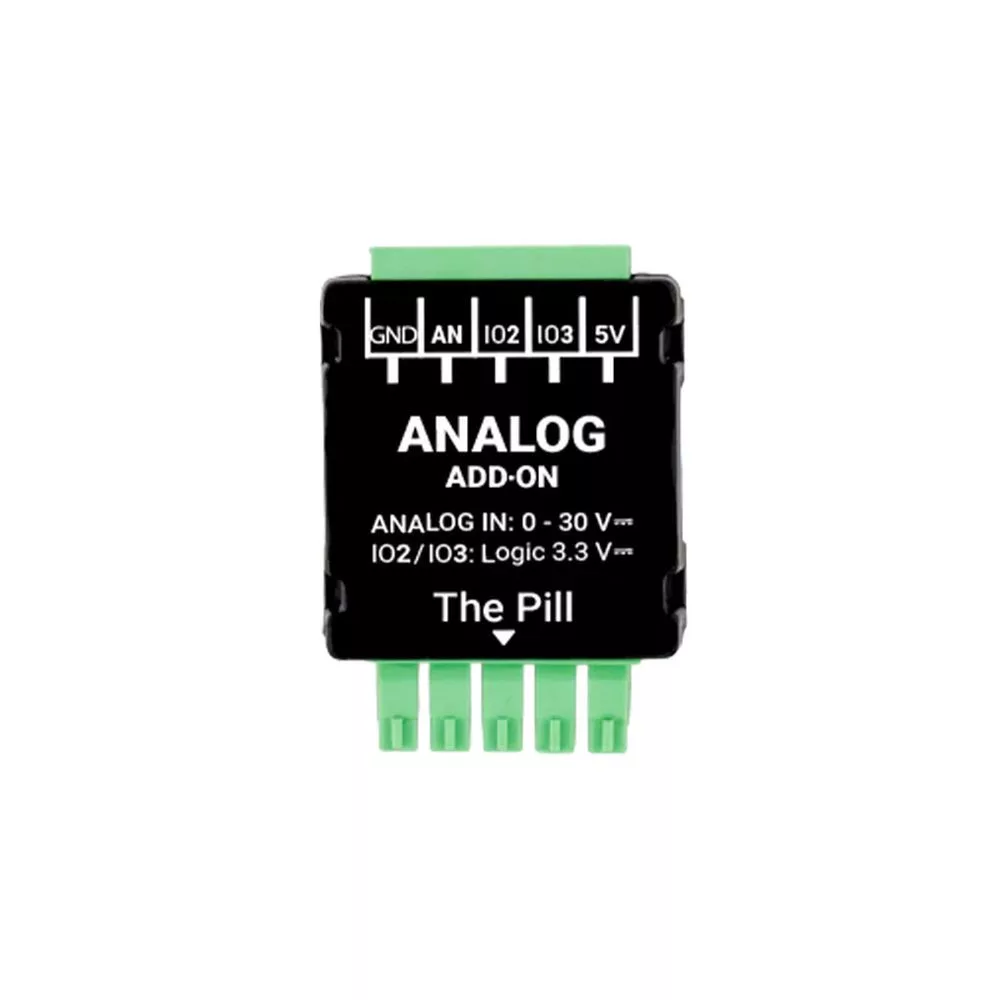

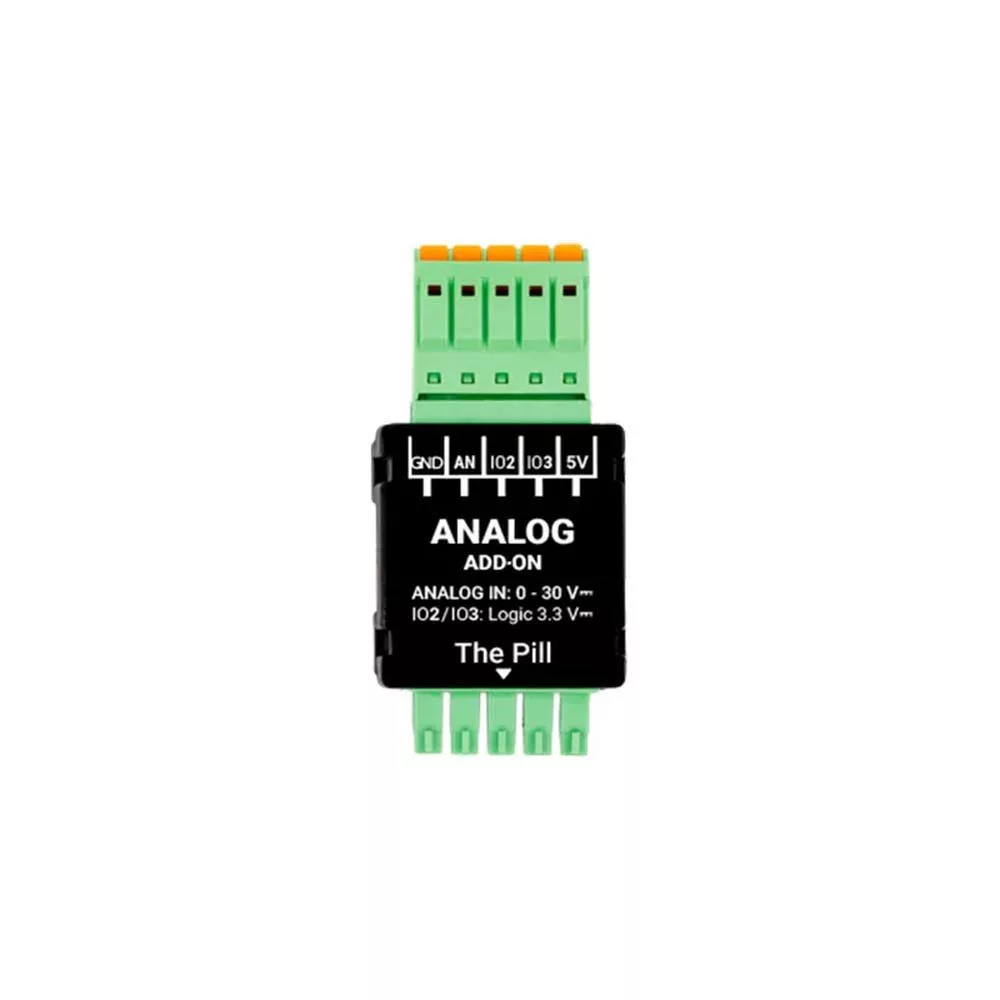

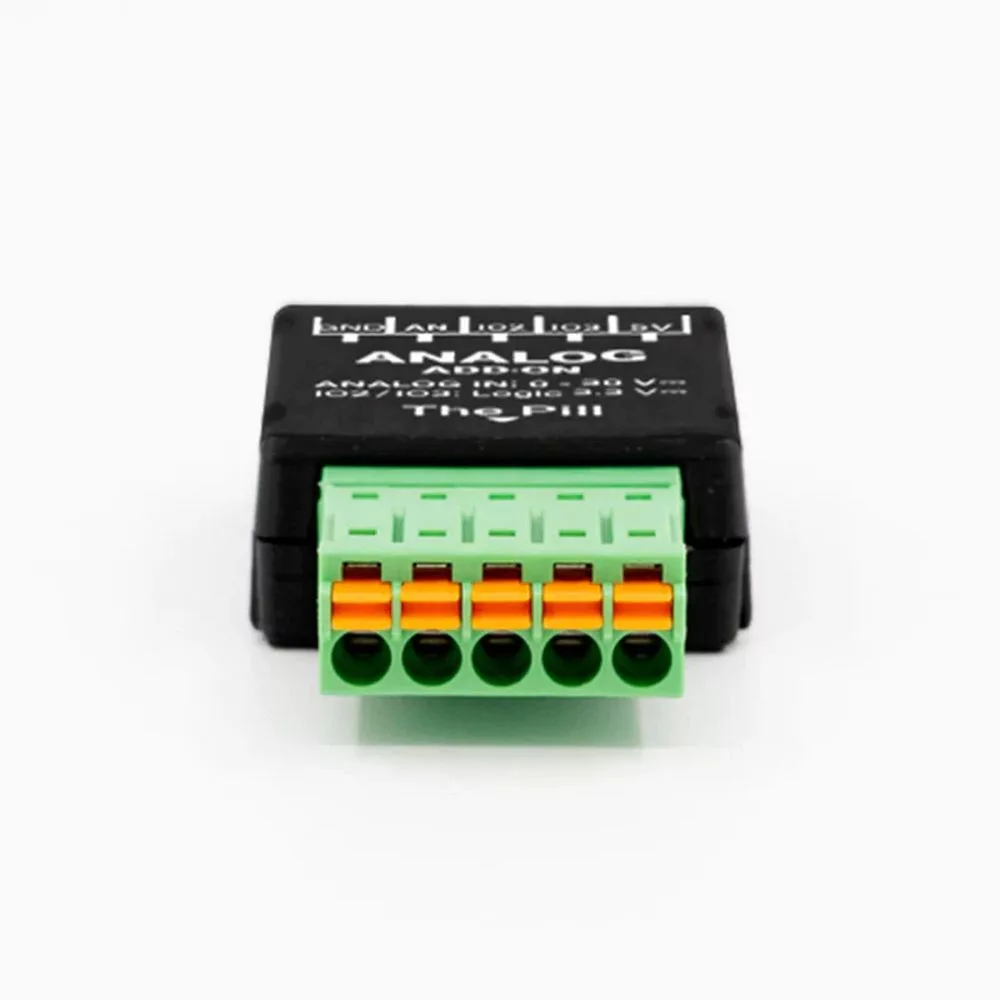

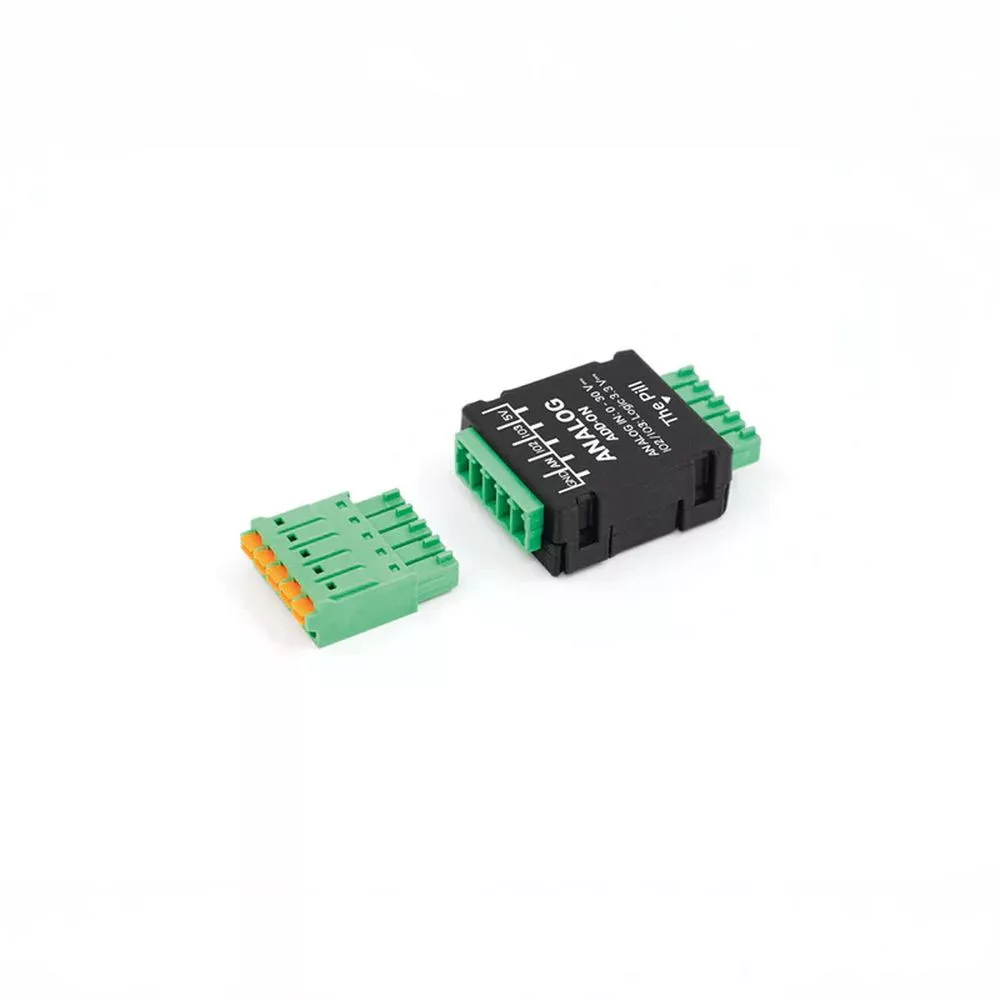

Shelly Analog 0-30 V Add-on – Kiegészítő csatlakozó a The Pill by Shelly többcélú bemeneti modulhoz

Shelly Analog 0–30V Add-on bővítő modul a The Pill by Shelly többcélú bemeneti eszközéhez, amely lehetővé teszi analóg feszültségek mérését akár 0–30V tartományban. Az alap eszköz beépített 0–2.5V méréstartományát jelentősen kibővíti, így ennek segítségével a The Pill by Shelly képes lesz különböző DC rendszerek, akkumulátorok vagy analóg szenzorok monitorozására.

A modul különösen hasznos olyan alkalmazásoknál, ahol fontos és hasznos a pontos feszültségfigyelés, például napelemes rendszerek, akkumulátorok (3.7V, 12V, 24V), ipari érzékelők vagy egyéb alacsony feszültségű rendszerek esetén. A Shelly Pill-lel együtt használva egy rugalmas, skálázható mérési megoldást kapunk, amely könnyen integrálható okosotthon vagy ipari automatizálási környezetbe.

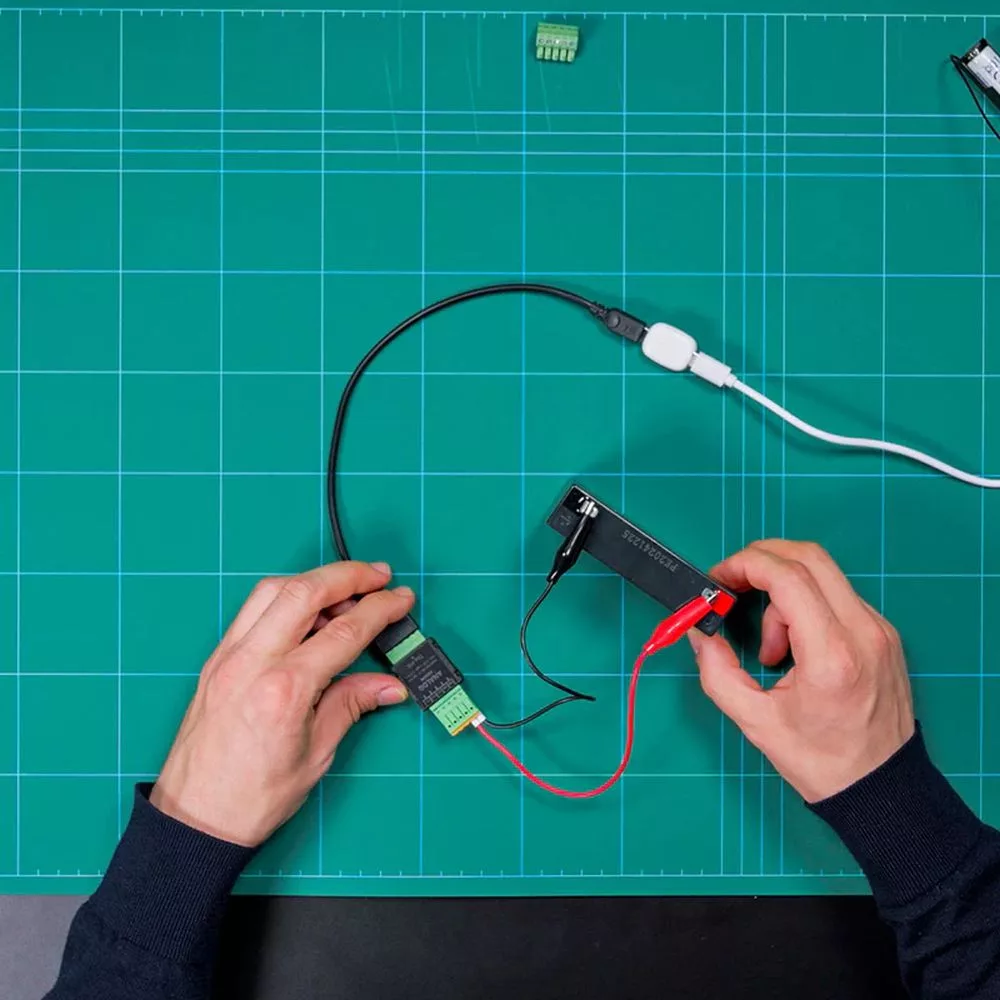

A Plug&Play kialakításnak köszönhetően az add-on gyorsan csatlakoztatható, és azonnal használatba vehető. Ez a megoldás elsősorban DIY felhasználóknak ajánlott, akik komplex mérési és automatizálási rendszereket építenek.

A Shelly márkáról

A Shelly az egyik legismertebb okosotthon márka, amely rugalmas és nyílt integrációkat kínáló eszközeiről ismert. A Shelly termékek könnyen integrálhatók különböző rendszerekkel, például Home Assistant, MQTT vagy REST API alapú megoldásokkal, így ideálisak haladó és DIY felhasználók számára.

Okos funkciók

• Feszültség monitorozás: DC rendszerek valós idejű figyelése.
• Automatizációk alapja: Mért értékek alapján vezérlések indítása.
• Adatgyűjtés: Feszültségadatok naplózása és feldolgozása.

Főbb terméktulajdonságok

• Széles mérési tartomány: 0–30V DC feszültség mérése.
• Bővítő modul: A Shelly Pill képességeinek kiterjesztése.
• Többfunkciós I/O: Digitális bemenetek és kimenetek (3.3V logikai szinten).
• 5V táp kimenet: Szenzorok vagy maga a Pill tápellátására is használható.
• Pontos mérés: Alkalmas akkumulátorok és analóg jelek monitorozására.
• Plug&Play: Egyszerű csatlakoztatás és használat.
• DIY kompatibilitás: Haladó automatizálási rendszerekhez.

Villamossági funkciók

• Mérési tartomány: 0–30 V DC
• Analóg bemenet: Feszültség mérés (AN: 0–30V)
• Digitális I/O: 2 konfigurálható bemenet/kimenet (IO2, IO3 – 3.3V logikai szint)
• Tápellátás: 5V (Pill eszközről vagy kimenetként szenzorokhoz)
• Föld (GND): Referencia pont szenzorokhoz és tápegységhez
• Mérési pontosság: ±(2% + 5d)
• Digitális bemenet: Active LOW; LOW: <0.83 V, HIGH: >2.48 V
• Max. bemeneti feszültség: 3.3 V
• Max. kapcsolási feszültség: 3.3 V
• Max. kapcsolási áram: 20 mA

Műszaki specifikációk

• Terméknév: Shelly Analog 0–30V Add-on
• Típus: Analóg bemeneti bővítő modul
• Méret: 36.5 × 26.5 × 11.5 mm
• Tömeg: 8 g
• Szín: Fekete
• Mérési tartomány: 0–30 V DC
• Mérési pontosság: ±(2% + 5d)
• Működési hőmérséklet: 0°C – +40°C
• Tárolási hőmérséklet: -20°C – +40°C
• Páratartalom: 30–70% RH
• Max. telepítési magasság: 2000 m
• Kompatibilitás: The Pill by Shelly
