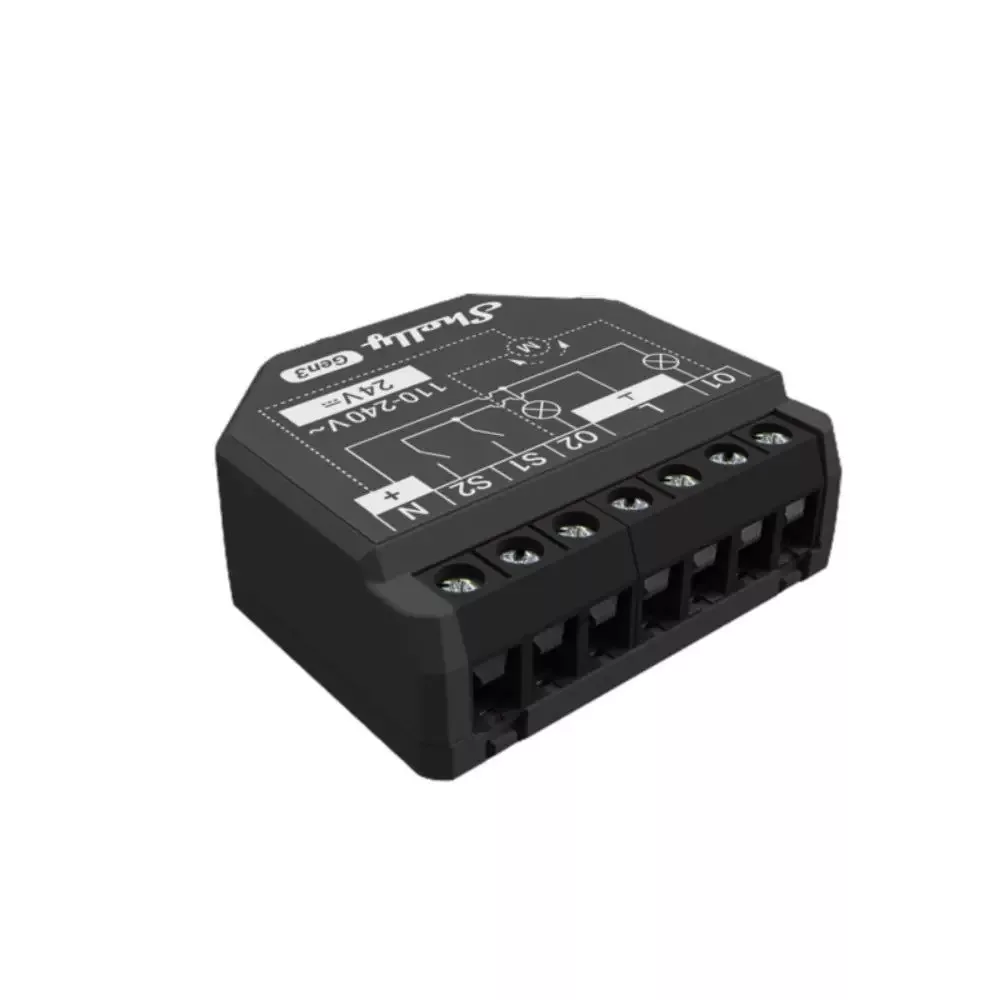

Shelly 2PM Gen3 – relé modul, 2 áramkörös, redőnyvezérlés, fogyasztásmérő, Wi-Fi, Bluetooth, Matter

A Shelly 2PM Gen3 a második generációs Shelly Plus 2PM két áramkörös okos relémodulnak az új, továbbfejlesztett, harmadik generációs verziója. Az elődjéhez hasonlóan ez is mindkét áramkörén fogyasztásmérést biztosít, és alkalmas két független áramkör kapcsolására. Motor / redőnyvezérlési üzemmódban egy áramkör két irányának váltott (pl. nyitás / zárás) kapcsolását is támogatja. Kompakt méretének köszönhetően könnyedén elhelyezhető kapcsolóaljzatok mögött, vagy adapter segítségével DIN-sínre szerelve elektromos szekrényben is.

Mint minden más Shelly termék, ez is közvetlenül a Wi-Fi router-re kapcsolódik, nincs szükség az okosvezérléséhez helyi központra, hub-ra vagy átjáróra (bridge-re). Akár önállóan, csak 1 db eszköz is telepíthető két áramkör (pl. konnektorok vagy 2 világítási kör) automatizálására vagy fogyasztásmérésére, de egy új építésű vagy felújítás előtt álló teljes ingatlan okosotthonná alakításához komplett rendszerként is jó választás.

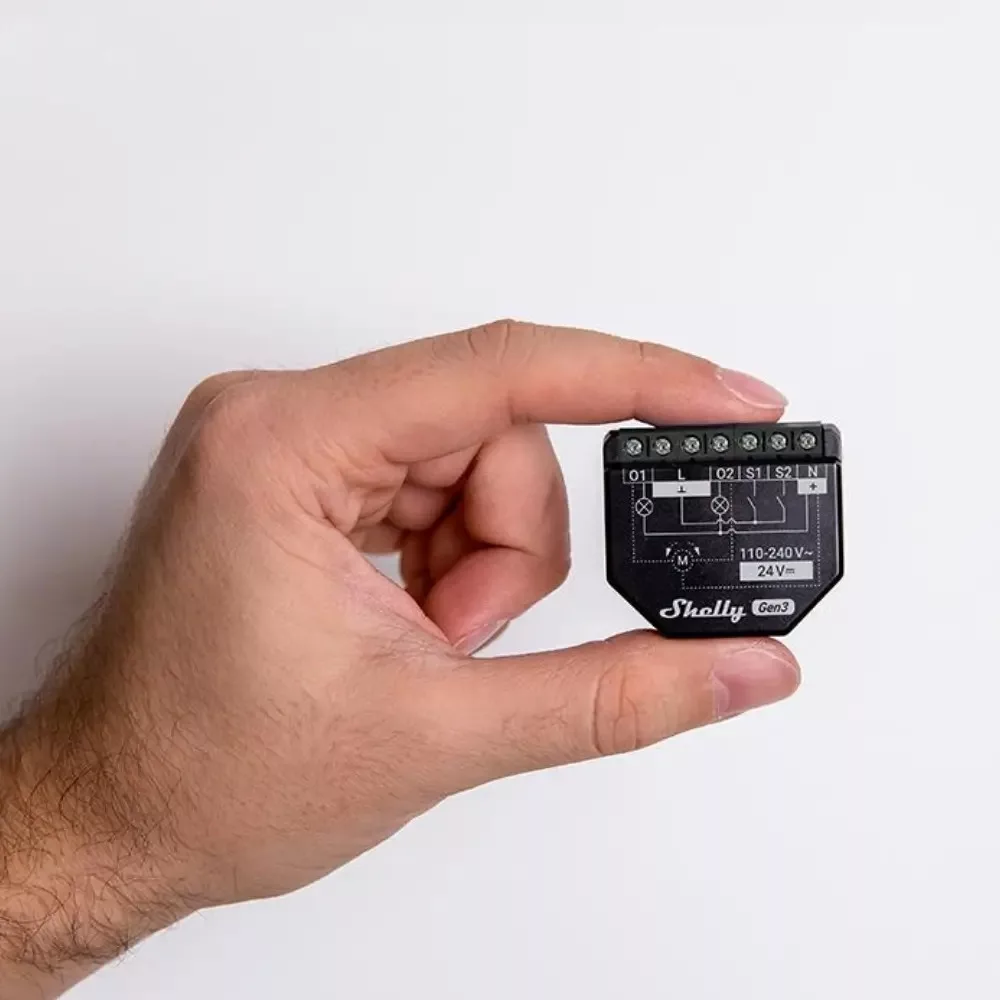

Ez az egyik legkisebb méretű, WiFi-s eszköz kapcsolások okosvezérlésére és okos fogyasztásmérésre. Apró mérete lehetővé teszi, hogy akár egy szabványos villanykapcsoló, konnektor mögé a kapcsolóaljzatba vagy egy villamossági kötődobozba beszereljük, akár utólag is, és távvezéreljük világításunkat illetve a konnektorra kötött egyéb fogyasztókat, illetve kövessük ki/be kapcsolt státuszukat. Gyakori felhasználása a fali redőnykapcsolók mögé, vagy redőnyök kötődobozába való szerelés, hiszen redőnyvezérlési üzemmódja az egyik legprofibb a piacon.

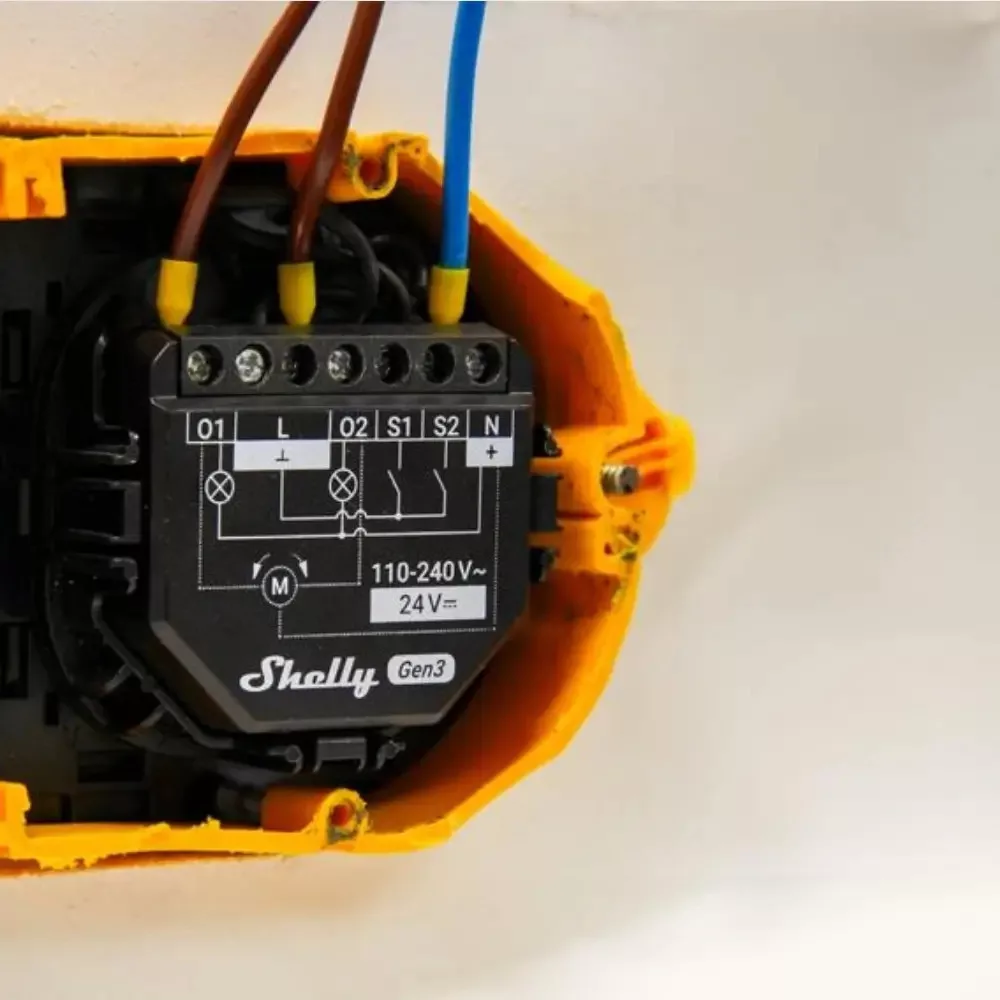

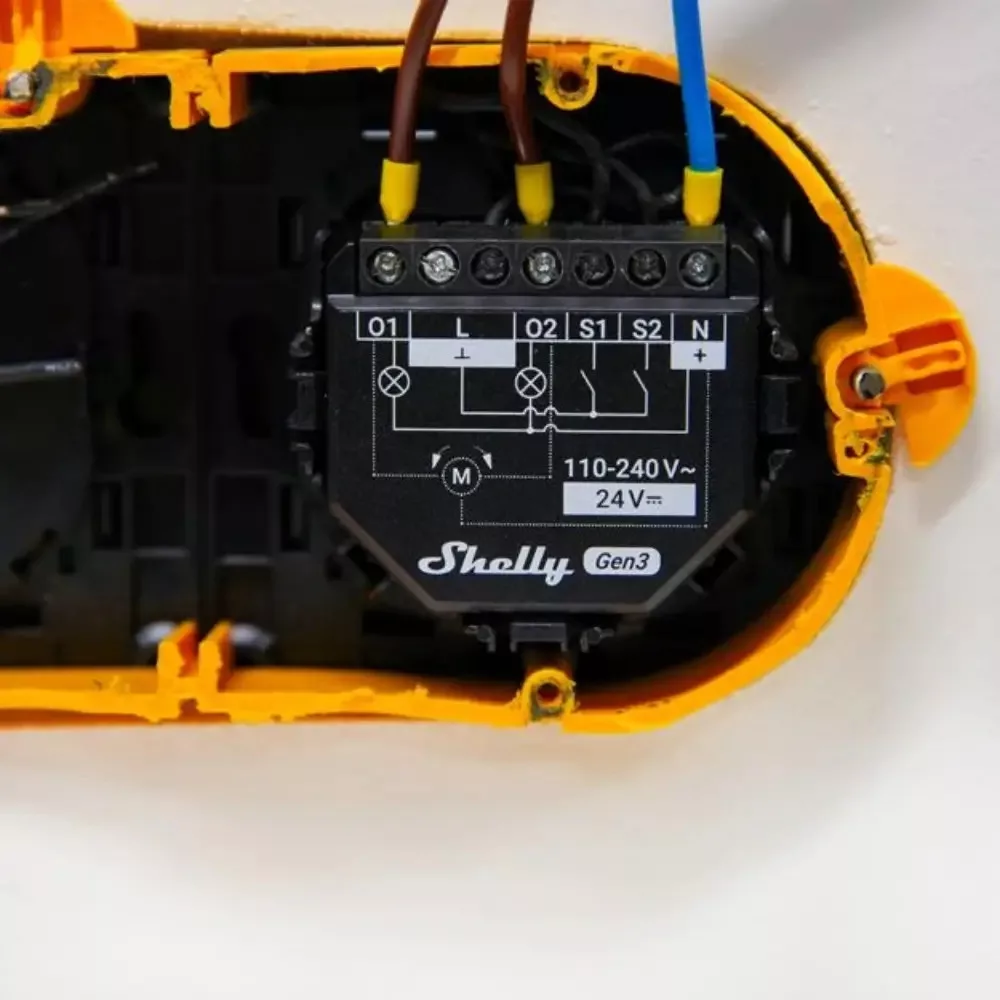

Meglévő kapcsolók mögé a fali aljzatba elhelyezett Shelly 2PM GEN3 segítségével a meglévő csillárkapcsoló megtartásával tudjuk távvezérelni 2 világításunkat is, követni ki/be kapcsolt státuszukat és áramfogyasztásukat is, így a termék ideális utólagos "okosításra" is. A Shelly 2PM GEN3-at elterjedten használják két gombos villanykapcsolók és konnektorok mögé szerelelve azok vezérlésére, 16A maximális teljesítménye konnektorok vezérélésére is alkalmassá teszi.

A Shelly 2PM GEN3 relé - más kis Shelly okosrelékhez hasonlóan - tartalmaz mindkét áramköréhez egy-egy kapcsoló bemenetet, azaz villanykapcsolók mögé beépítve továbbra is használhatjuk a fali villanykapcsolót a lámpa (vagy más fogyasztó) kapcsolására, és Wi-Fi-n keresztül a távolból is kapcsolhatjuk a vezérelt lámpát vagy más eszközt, és számos időzítés is a rendelkezésünkre áll. A Shelly app-ban lehetőség van a kapcsoló letiltására is, - mely hasznos lehet kisgyerekek esetén néhány szobánál -, ilyen beállítások mellett csak az app-ból vezérelhető az adott relé.

A relé kompatibilis nem csak kétállású, de billenő (avagy csengő)kapcsolókkal is. Alternatív és keresztváltó kapcsolás bekötésére is alkalmas.

Auto-off funkciójával beállítható impulzuskapcsolási üzemmódra is.

A Shelly 2PM GEN3 relé a működéshez kapott (110V-240V AC / 24V-30V DC) betápot kapcsolja a kimenetén (max. 16A teljesítménnyel), így ez a típus nem alkalmas feszültségmentes (ún szárazkontakt) kapcsolásra!

Fontos: a Shelly 2PM Gen3 működéséhez biztosított fázis és a kapcsoló(k)tól érkező kapcsolt fázis(ok) azonos fázisról kell, hogy érkezzen(ek), a Shelly 2PM Gen3 nem alkalmas többfázisú működésre!

KÜLSŐ BORÍTÁS:

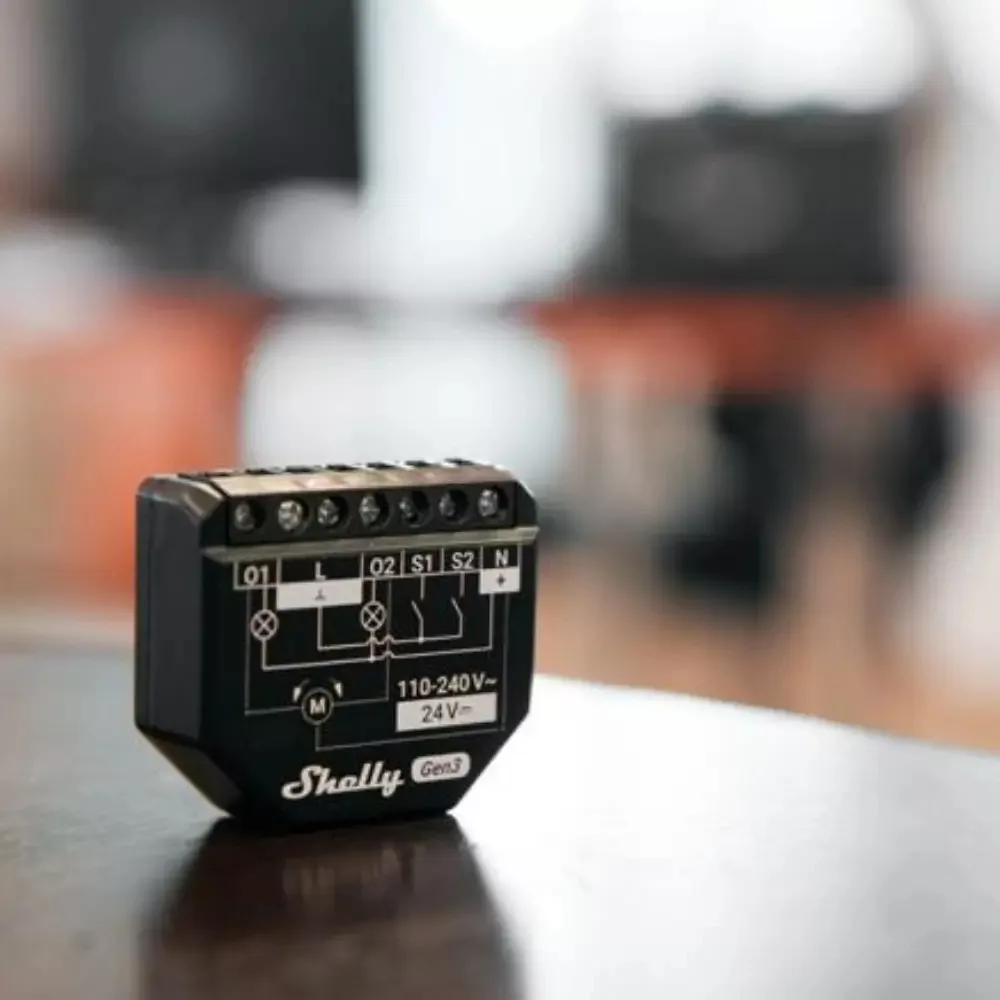

A Shelly 2PM GEN3 elődjével azonos méretekkel rendelkezik, így a megszokott DIN adapterek a GEN3 relékhez is használhatók. Továbbá megtalálhatók rajta a bekötési rajzok, hogy egyszerűen és egyértelműen beköthető legyen.

BLUETOOTH PÁROSÍTÁS:

Párosításához az új Shelly Cloud app-ra van szükség, a régi Shelly Cloud app-al nem kompatibilis. A párosítása a Shelly Plus 2PM-nél már megszokott gyorsasággal történik a beépített Bluetooth chip-nek köszönhetően.

ERŐSEBB PROCESSZOR, TÖBB FUNKCIÓ:

A Shelly Plus 2PM-ben található ESP32 processzor helyett a GEN3 termékekbe a Shelly saját fejlesztésű IoT chip-je, egy ESP-Shelly-C38F processzor került, mely még gyorsabb és erősebb CPU-t és dupla annyi, 8 MB memóriát tartalmaz, így továbbfejlesztett funkciókat és gyorsabb működést kínál a PLUS termékvonalnál.

TÚLMELEGEDÉS ÉS TÚLFESZÜLTSÉG VÉDELEM:

A Shelly 2PM GEN3 túlmelegedés-védelemmel, túlfeszültség-védelemmel és túlterhelés-védelemmel is fel van felszerelve, így még biztonságosabb működést garantál a fali aljzatokba szerelt kis helyen is.

SHELLY PLUS GEN3 FUNKCIÓK:

A termék:

• Támogatja a HTTP/HTTPS webhook-okat, így a Shelly Plus termékekhez hasionlóan könnyen csatlakozhatnak, értesíthetnek vagy vezérelhetnek kompatibilis termékeket vagy más automatizálási rendszereket
• Shelly Plus eszközökhöz hasonlóan támogatják a napkelte / napnyugta időpontjához időzített ki/bekapcsolásokat, immár +/-23 óra eltérés is megadható
• Akár 20 db (az eszközön tárolt, offline is működő) időzítést is képesek kezelni
• Támogatja az mjS szkripteket, lehetővé téve az ügyfelek számára saját funkciók és funkciók létrehozását! A Shelly GEN3 line eszközök lehetővé teszik több szkript együttes végrehajtását, a különböző triggerektől függően, mint a bemeneti/kimeneti állapot, az érzékelőadatok vagy WLAN-kérések
• A GEN3 Támogatja a Virtuális komponenseket is, így akár további funkciók is létrehozhatók, és HTTP parancsokkal akár külső rendszerről is változtathatók ezek az értékek vagy állapotok
• Bluetooth átjáró funkciót is képes ellátni, sőt a GEN3 eszközök akár helyi felhő nélküli kapcsolatot is képesek kommunikálni a Shelly BLU érzékelőkkel és távirányítókkal, ennek köszönhetően sziget üzemű működés is megvalósítható a GEN3 és BLU eszközök között.


Időzíthetősége:

• A hét napjaira beállítható ki/bekapcsolási időzítés, és
• támogatja napkeltéhez és napnyugtához kapcsolódó időzítéseket is (nem csak pontos időpontra, de pl. napnyugta + 5 óra típusú időzítéseket is.)
• Támogatja az auto-off és az auto-on időzítést is, azaz meghatározott idejű ki vagy bekapcsolt állapot utáni be vagy kikapcsolást is.

Támogatott üzemmódok:

• felhő / cloud üzemmód: ekkor az ingyenesen elérhető Shelly Cloud-hoz kapcsolódik, melyen át (az iOS-re és Android-ra is elérhető) Shelly Cloud okostelefon app-ból és a https://control.shelly.cloud/ oldalról is vezérelhetjük és beállíthatjuk az eszközöket; vagy
• választhatunk LAN / helyi hálózati ützemmódot, ilyenkor az eszközök csak a helyi hálózatra kapcsolódó eszközökről vezérelhető; de akár
• működtetjetjük az eszközt (WiFi kliens üzemmód helyett) WiFi Access Point üzemmódban is (pl. ha nincs állandó WiFi hálózat a telepítés helyén), ekkor mobiltelefonnal vagy notebook-kal az eszköz közelében rákapcsolódhatunk közvetlenül az eszköz által sugárzott WiFi AC hálózatra, és a kapcsolat ideje alatt vezérelhetjük az eszközt.

A fogyasztási adatokat az okoseszköz felhős üzemmód esetén menti a Shelly Cloud fiókba, és az app-ban megtekinthetjük és letölthetjük a fogyasztási előzményeket.

Cloud üzemmód esetén a Shelly eszközök a Shelly Cloud Scene (Okosvezérlés) funkciója segítségével egymást is képesek (összetett feltételek mentén) vezérelni, ki/be kapcsolni. (Például egy villanykapcsoló mögé szerelt Shelly relé képes ki/be kapcsolni a felhőn át egy vezetékezés szepontjából tőle független másik Shelly relét egy konnektor mögött, és azt is ki/be kapcsolni, azaz az eszközök a WIFi-n és a gyári felhőn át vezeték nélkül képesek egyszerűen vezérelni egymást általunk megadott szabályok mentén.)

Lehetőség van arra is, hogy az eszközök - fix IP címek használata esetén - (a Shelly Cloud használata nélkül is, akár LAN üzemmódban is) egymást közvetlenül vezéreljék HTTP parancsokkal (DDD, azaz Direct Device-to-Device módon), azaz a Shelly eszközök a külső internet kapcsolat megszakadása (vagy a tázfalon való letiltása) esetén is képesek a helyi hálózaton egymást ki/bekapcsolni a Shelly App-ban beállítható ún. Action-ök segítségével.

A Shelly 2PM GEN3 okosvezérléshez a gyártó saját ÚJ okostelefon app-ja és saját Cloud szolgáltatása is elérhető ingyenesen.

Integrációk:

A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. Támogatja az MQTT-t és a REST API-n keresztüli vezérlést. Kompatibilis a Google Home, Amazon Echo és Yandey Alice hangvezérlésével. A Shelly 2PM GEN3 a Cloud és az MQTT vezérlést egyidejűleg is támogatja.

A Shelly Cloud-on keresztül számos Shelly eszközt integráltak már a SmartThings platformmal is.

Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is:

• MQTT
• HomeSeer
• ioBroker
• Home Assistant
• openHAB
• Domoticz
• SYMCAN
• nymea
• Hubitat
• Hoobs
• REST API

Szerelhetősége:

• A normál méretű kapcsolóaljzatba jellemzően befér a szerelvények mögé.
• DIN-sín adapterrel (külön termék)
• A Shelly Plus Add-On-al kompatibilis.

Egyéb műszaki paraméterek:

Tápfeszültség: 110-230V AC ±10%, és 24V-30V DC

Maximális teljesítmény: 3500W / 16A (AC esetén), 10A (DC esetén).

Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
