Aeotec Home Energy Meter 8 – fogyasztásmérő, három fázisú, 3 x 60A áramváltóval, Z-Wave 800 (ZWA046C3A60)

Aeotec Home Energy Meter 8 (ZWA046C3A60) Z-Wave 800 sorozatú, három darab 60 A-es áramváltóval szállított háromfázisú energiafogyasztás-mérő.

A készülék a villamos elosztóban elhelyezett áramváltók segítségével méri a három fázis áramát, miközben a hálózati feszültséget saját tápvezetékein keresztül érzékeli. A mért adatokból többek között pillanatnyi teljesítmény-, energia-, feszültség-, áram-, meddőteljesítmény- és teljesítménytényező-adatokat lehet erlérni.

A három darab, egyenként 60 A mérési tartományú áramváltó háromfázisú, nullavezetővel rendelkező 230/400 V-os hálózatok felügyeletére használható. A mérés az áramkör megszakítása nélkül történik: az áramváltókat a mérendő fázisvezetőkre kell felhelyezni. A készülék az energiafogyasztást és a hálózat felé történő energiatermelést külön is képes kezelni.

A Home Energy Meter 8 Z-Wave Plus V2 és Z-Wave 800 Series technológiát használ az adatkommunikációra. Támogatja a hagyományos Z-Wave mesh kommunikációt, a Z-Wave Long Range kapcsolatot, a SmartStart párosítást és az S2 titkosítást. Home Assistant, SmartThings, Homey, FIBARO és más kompatibilis Z-Wave központokkal használható.

Az Aeotec márkáról

Az Aeotec okosotthon-vezérlőket, Z-Wave és Zigbee adaptereket, érzékelőket, kapcsolómodulokat, fogyasztásmérőket és SmartThings-kompatibilis eszközöket fejleszt. Termékkínálatában elemes érzékelők, hálózati működésű beavatkozók, átjárók és professzionális telepítéshez használható modulok egyaránt megtalálhatók.

Az Aeotec Z-Wave termékei különböző nyílt és kereskedelmi vezérlőrendszerekkel használhatók. A ténylegesen megjelenő mérési adatok, konfigurációs paraméterek és automatizálási lehetőségek a használt Z-Wave központtól és annak eszköztámogatásától függnek.

Főbb terméktulajdonságok

• Z-Wave 800 Series és Long Range: A készülék Z-Wave 800 sorozatú rádiós hardvert használ, és kompatibilis központtal a Z-Wave Long Range kommunikációt is támogatja.
• Egy- és háromfázisú fogyasztásmérés: A Home Energy Meter 8 termékcsalád egy- és háromfázisú villamos hálózatok mérésére készült. Ez a változat három darab 60 A-es áramváltót tartalmaz.
• Energiafogyasztás és energiatermelés mérése: A készülék külön kezeli a fogyasztott és a hálózat felé továbbított energiát, ezért napelemes rendszerek termelési adatainak követésére is használható.
• Fázisonkénti mérés: A három áramváltó adatai külön-külön, valamint összesített értékekként is továbbíthatók a vezérlőrendszernek.
• Több villamos mennyiség mérése: A támogatott jelentések között aktív energia, pillanatnyi teljesítmény, feszültség, áramerősség, látszólagos energia, meddőteljesítmény, meddőenergia és teljesítménytényező szerepel.
• Áramkör megszakítása nélküli mérés: A felnyitható áramváltókat a mérendő fázisvezetőkre kell rögzíteni, ezért a teljes terhelési áram nem halad át a mérő elektronikáján.
• S2 titkosítás: A Z-Wave kommunikáció S2 biztonsági osztályokkal védhető.
• SmartStart párosítás: Kompatibilis Z-Wave központtal a készülék QR-kódja vagy DSK-azonosítója alapján előre felvehető a hálózatba.
• Z-Wave jelismétlő: Folyamatos hálózati tápellátása miatt hagyományos Z-Wave mesh hálózatban más Z-Wave eszközök adatforgalmát is továbbíthatja.
• IP44 védettség: A burkolat egy milliméternél nagyobb szilárd tárgyak és a több irányból érkező fröccsenő víz ellen védett.

Okosotthon-protokollok és platformkompatibilitás

• Z-Wave Plus V2: A készülék Z-Wave Plus tanúsítással rendelkezik, és az európai változat a 868 MHz-es Z-Wave frekvenciatartományban működik.
• Z-Wave 800 Series: EFR32ZG23 rádiós lapkára épülő, nyolcadik generációs Z-Wave eszköz.
• Z-Wave mesh: Hagyományos Z-Wave hálózatban útválasztóként és jelismétlőként működik.
• Z-Wave Long Range: Kompatibilis Long Range vezérlővel közvetlen, csillag topológiájú kapcsolatot támogat. Long Range üzemmódban nem mesh útvonalon kommunikál.
• S2 Security: Támogatja az S2 titkosított párosítást és adatkommunikációt.
• S0 Security: A korábbi S0 biztonsági osztály támogatása is rendelkezésre áll.
• SmartStart: A készülék QR-kód és DSK-kód használatával SmartStart hálózatba vételt támogat.
• Home Assistant: Z-Wave JS vagy Z-Wave JS UI által kezelt kompatibilis Z-Wave USB-adapterrel integrálható. A fázisonkénti fogyasztási, termelési és összesített mérési adatok külön entitásokként jelenhetnek meg.
• Z-Wave JS UI: Hagyományos Z-Wave mesh és megfelelő vezérlő esetén Z-Wave Long Range párosításra is használható.
• Samsung SmartThings: Aeotec Smart Home Hub és megfelelő SmartThings Edge driver használatával a fázisonkénti és összesített teljesítmény- és energiaadatok kezelhetők.
• Homey: A Homey Bridge, Homey Pro 2023 és Homey Pro 2026 rendszerekkel kompatibilisként szerepel.
• FIBARO: A FIBARO Home Center 3 és Home Center 3 Lite központokkal kompatibilisként szerepel.
• Helyi kommunikáció: Helyben működő Z-Wave központ használatakor a mérési adatok átvitele helyi Z-Wave hálózaton történhet.

Okos funkciók

• Pillanatnyi teljesítmény mérése: A készülék wattban továbbítja a pillanatnyi fogyasztási és termelési teljesítményt.
• Felhasznált energia mérése: A fogyasztott villamos energiát kilowattórában összesíti.
• Visszatáplált energia mérése: A hálózat felé továbbított energia és teljesítmény külön mérési értékként kezelhető.
• Fázisonkénti adatok: Mindhárom áramváltóhoz külön fogyasztási és termelési értékek tartozhatnak.
• Összesített mérési adatok: A vezérlőrendszer a három fázis algebrai összegét és a teljes rendszer nettó fogyasztási vagy termelési értékét is megjelenítheti.
• Feszültségmérés: A készülék a hálózati feszültséget voltban jelenti.
• Áramerősség-mérés: Az áramváltókon mért áramerősséget amperben továbbítja.
• Teljesítménytényező: A támogatott Z-Wave mérési jelentések között a teljesítménytényező is szerepel.
• Meddőteljesítmény mérése: A készülék meddőteljesítmény- és meddőenergia-adatokat is továbbíthat.
• Energiaadatok naplózása: A mérési előzmények tárolása és grafikus megjelenítése a használt Z-Wave központ vagy okosotthon-platform funkciója.
• Energiafüggő automatizálások: Automatizálás indítható például meghatározott fogyasztási teljesítmény, napelemes többlettermelés vagy napi energiafelhasználás alapján.
• Távoli megjelenítés: Felhőkapcsolattal rendelkező központ használatakor a mérési értékek távolról is elérhetők lehetnek.

Villamossági funkciók

• Mérési kialakítás: Nem invazív árammérés, három felnyitható áramváltóval.
• Áramváltók száma: 3 darab.
• Áramváltók mérési tartománya: 0–60 A áramváltónként.
• Fázisok száma: Legfeljebb 3 fázis.
• Hálózati kialakítás: Az európai 3P4 változat háromfázisú, nullavezetővel rendelkező rendszerhez készült.
• Tápfeszültség: 230 V AC, 50 Hz.
• Tápellátás módja: Vezetékes hálózati bekötés.
• Maximális bemeneti áramfelvétel: 10 mA a 230 V-os európai 1P/3P4 változatnál.
• Feszültségmérési tartomány: 180–260 V AC a 230 V-os európai 1P/3P4 változatnál.
• Aktív energia: Kilowattórában mérhető és továbbítható.
• Aktív teljesítmény: Wattban mérhető és továbbítható.
• Feszültség: Voltban mérhető és továbbítható.
• Áramerősség: Amperben mérhető és továbbítható.
• Látszólagos energia: kVAh mértékegységű jelentést támogat.
• Meddőteljesítmény: kVAr mértékegységű jelentést támogat.
• Meddőenergia: kVArh mértékegységű jelentést támogat.
• Teljesítménytényező: PF mérési jelentést támogat.
• Mérési pontosság: A gyártó 0,05 A feletti áram esetén 99%-nál nagyobb pontosságot ad meg.
• Maximális készenléti fogyasztás: 1,1 W.
• Kapcsolókimenet: A készülék energiaadatokat mér és továbbít; villamos fogyasztók kapcsolását nem végzi.

Műszaki specifikációk

• Terméknév: Home Energy Meter 8
• Alapmodell: ZWA046
• Változat: ZWA046C3A60
• EAN: 1220000017337
• Vezeték nélküli technológia: Z-Wave
• Z-Wave Plus tanúsítás: igen
• Z-Wave sorozat: 800 Series
• Z-Wave lapkakészlet: EFR32ZG23
• Z-Wave SDK: 7.22.0
• Z-Wave szerepkör: Always On Slave
• Általános eszköztípus: GENERIC_TYPE_METER
• SmartStart: igen
• S0 Security: igen
• S2 Security: igen
• Z-Wave Long Range: igen
• Z-Wave jelismétlő: igen
• Maximális rádiós adóteljesítmény: 14 dBm
• Tápfeszültség: 230 V AC, 50 Hz a 3P4 európai változatnál
• Aktív üzemmód áramfelvétele: 30 mA
• Készenléti áramfelvétel: 5 mA
• Maximális készenléti teljesítményfelvétel: 1,1 W
• Áramváltó mérete: 40 × 25 × 28 mm a 60 A-es változatnál
• Csatlakozókábel hossza: körülbelül 2 m
• Készülék mérete: 85,5 × 54,3 × 38 mm
• Hátlapi rögzítőlemez mérete: 24 × 24 mm
• Nyomógombok száma: 1
• LED színe: kék
• Védettség: IP44
• Üzemi hőmérséklet: -15 és +40 °C között
• Üzemi páratartalom: 8–95%
• Z-Wave mesh hatótávolság: legfeljebb 150 m kültéren és 40 m beltéren
• Z-Wave Long Range hatótávolság: legfeljebb 300 m kültéren és 60 m beltéren

Egyéb jellemzők

• Telepítés: A készülék hálózati feszültséghez és a villamos elosztó vezetékeihez csatlakozik, ezért a bekötést megfelelő villamossági ismeretekkel rendelkező személynek kell elvégeznie.
• Áramváltók elhelyezése: Minden áramváltót egyetlen fázisvezető köré kell felhelyezni. A fázis- és nullavezető együttes körülfogása hibás mérési eredményt okoz.
• Áramirány: Az áramváltók tájolása határozza meg, hogy a készülék az energiaáramlást fogyasztásként vagy termelésként érzékeli.
• Háromfázisú mérés: A három áramváltó az egyes fázisok külön mérésére használható, a teljes fogyasztást a vezérlőrendszer összesített értékként kezelheti.
• Napelemes rendszerek: A kétirányú mérési adatok alapján követhető a helyi fogyasztás, az energiatermelés és a hálózat felé történő visszatáplálás.
• Rádiós elhelyezés: Fém villamos elosztószekrény csökkentheti a Z-Wave rádiós kapcsolat hatótávolságát.

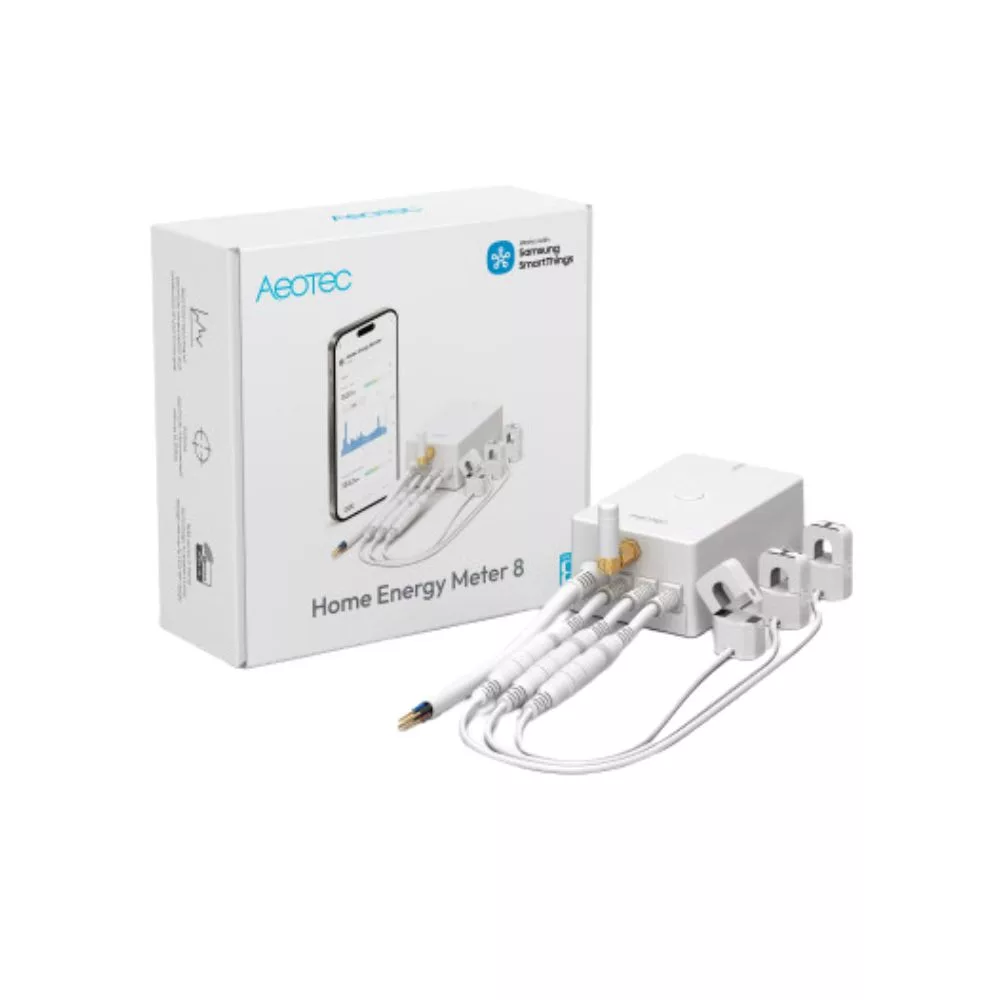

• Csomag tartalma: Home Energy Meter 8 mérőegység, 3 darab 60 A-es áramváltó, rögzítési tartozékok és használati útmutató.
