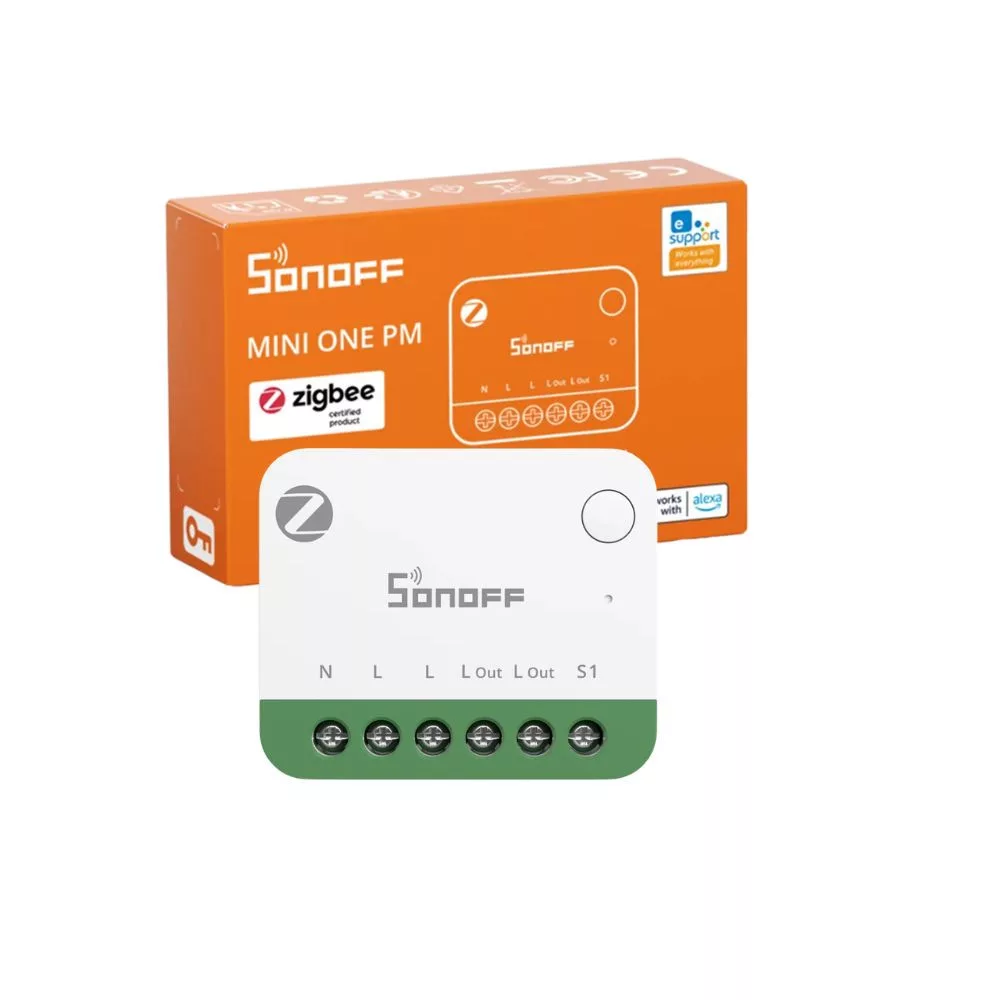

Sonoff MINI ONE PM – relé modul, 1 áramkörös, fogyasztásmérős, Zigbee, Bluetooth (MINI-ZB1GSP)

SONOFF MINI ONE PM (MINI-ZB1GSP) Zigbee 3.0 süllyesztett, egycsatornás okosrelé fogyasztásméréssel. A készülék egyfázisú, 100–240 V AC hálózaton működik, és legfeljebb 16 A névleges áramú, ohmos terhelés kapcsolására alkalmas. A működéshez fázis- és nullavezető szükséges.

A relé méri a hálózati feszültséget, az áramerősséget, a pillanatnyi teljesítményt és az elhasznált energiát. A kétirányú mérés a hálózatból felvett és az ellenkező irányban továbbított energiát külön kezeli, ezért fogyasztók mellett például erkélynapelemek termelési adatainak követésére is használható. A két párhuzamos L Out kapocs ugyanahhoz a relékimenethez tartozik, ezért a két kimenet nem külön vezérelhető áramkör.

A kapcsolóbemenet kétállású kapcsolóval és nyomógombbal is használható. A választható impulzus-, élvezérelt és követő üzemmód a meglévő fali szerelvény működéséhez igazítható. A leválasztott relé üzemmód szétválasztja a külső kapcsoló és a relékimenet állapotát, így a fali kapcsoló eseménye automatizáláshoz használható anélkül, hogy megszakítaná például egy okosizzó tápellátását.

A MINI-ZB1GSP Zigbee 3.0 kommunikációt használ, és hálózati tápellátású Zigbee routerként más eszközök adatforgalmát is továbbítja a mesh hálózatban. Turbó üzemmódban nagyobb rádiós adóteljesítménnyel működik. A beépített Bluetooth a párosítást és az eWeLink Proximity Mode helyi kapcsolatát szolgálja: a telefon közvetlenül csatlakozhat az eszközhöz, ha a Zigbee átjáró nem érhető el vagy a hálózati kapcsolat bizonytalan. A funkció használatához jelenleg legalább a telefonnak szüksége van valamilyen internet elérésre, előfizetésre.

A SONOFF márkáról

A SONOFF okosotthon-eszközöket, süllyesztett relémodulokat, fogyasztásmérőket, fali kapcsolókat, Zigbee szenzorokat, átjárókat és vezérlőpaneleket gyárt. A kínálatban Wi-Fi-, Zigbee- és Matter-kommunikációt használó termékek is megtalálhatók.

A gyártó eszközei elsősorban az eWeLink platformhoz kapcsolódnak. Több SONOFF Zigbee termék Home Assistant, Zigbee2MQTT, ZHA, SmartThings és más kompatibilis Zigbee rendszerekben is használható.

Főbb terméktulajdonságok

• Zigbee 3.0 kommunikáció: A relé Zigbee routerként is működik, így továbbítja más Zigbee eszközök adatforgalmát, és javítja a mesh hálózat lefedettségét, stabilitását és kommunikációs megbízhatóságát.

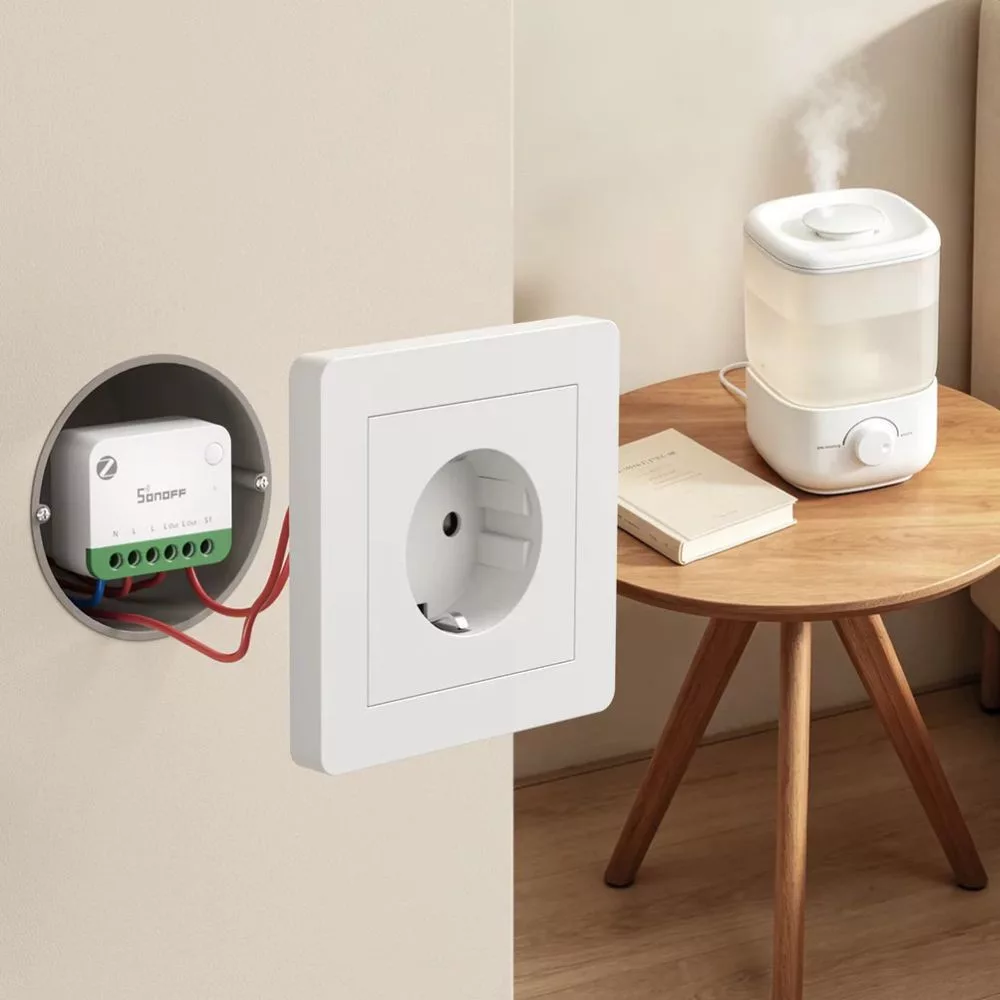

• Meglévő szerelvények utólagos okosítása: Kompakt mérete miatt kapcsoló vagy aljzat mögötti szerelvénydobozba építhető. Világítási, ventilátoros, fűtési és más egyfázisú áramkörök kapcsolására használható.
• Energiafelügyelet: Valós időben méri a feszültséget, az áramerősséget és a teljesítményt, továbbá energia-előzményeket és grafikonokat készít. A rögzített adatok exportálhatók.
• Kétirányú energiamérés: Külön követi a fogyasztott és az ellenkező irányban továbbított energiát, ezért kisebb napelemes rendszerek termelésének mérésére is alkalmas.
• Villamosenergia-költség követése: Egyedi pénznem, egységár és időszakos tarifa adható meg. Az eWeLink grafikonokon jeleníti meg a számított költségeket és azok változását.
• Villamos védelem: A túláram-, túlfeszültség-, alulfeszültség-, túlterhelés- és túlmelegedés-védelem a beállított határérték elérésekor lekapcsolja a relékimenetet.
• Home Assistant-integráció: ZHA vagy Zigbee2MQTT használatával helyi okosotthon-rendszerhez csatlakoztatható.
• Bluetooth Proximity Mode: Az eWeLink alkalmazás Bluetooth-kapcsolaton keresztül közvetlenül elérheti az eszközt, ha a Zigbee átjáró vagy a hálózati kapcsolat nem használható.

Okosotthon-protokollok és platformkompatibilitás

• Zigbee 3.0: IEEE 802.15.4 alapú vezeték nélküli kommunikációt használ. A normál távoli kezeléshez kompatibilis Zigbee átjáró vagy koordinátor szükséges.
• Zigbee router: A hálózati tápellátású relé más Zigbee végpontok adatforgalmát is továbbítja. A gyártó nyílt térben 180 méteres alapértelmezett, illetve turbó üzemmódban legfeljebb 250 méteres kommunikációs távolságot ad meg.
• Bluetooth: Párosításra és közvetlen, közeli eWeLink-kapcsolatra használható. Nem általános Bluetooth okosotthon-protokollként működik, és nem helyettesíti a Zigbee koordinátort a teljes rendszerintegrációban.
• Proximity Mode: A telefon Bluetooth-on közvetlenül csatlakozhat a reléhez, ha a Zigbee átjáró offline állapotú vagy a hálózati kapcsolat instabil. Ebben az üzemmódban az alapvető vezérlési és beállítási funkciók érhetők el.
• eWeLink: Kompatibilis SONOFF Zigbee átjáróval elérhető a kapcsolás, fogyasztásmérés, energiaelőzmény, tarifakezelés, időzítés, villamos védelem, jelenetek és eszközmegosztás.
• Ajánlott SONOFF átjárók: ZBBridge-P, ZBBridge-U, NSPanel Pro és iHost.
• SONOFF USB-koordinátorok: Home Assistant vagy eWeLink CUBE rendszerrel többek között ZBDongle-P, ZBDongle-E, Dongle Plus MG24, Dongle Lite MG21 és Dongle Max használható.
• Home Assistant: Zigbee2MQTT vagy ZHA integráción keresztül csatlakoztatható. A relé vezérlése, a mérési adatok és több konfigurációs funkció helyi automatizálásokban használható.
• Zigbee2MQTT: Kezeli a reléállapotot, a bekapcsoláskori állapotot, a külső kapcsoló típusát, a leválasztott relé módot, az impulzuskapcsolást, a turbó üzemmódot, a feszültség-, áram-, teljesítmény- és energiaadatokat, valamint több védelmi és diagnosztikai állapotot.
• MQTT-integráció: Zigbee2MQTT használatakor a relé állapota és mérési adatai MQTT üzeneteken keresztül kezelhetők. Az MQTT-kapcsolatot a Zigbee2MQTT rendszer hozza létre, nem maga a relé.
• ZHA: Home Assistant ZHA hálózatban használható. A teljes gyártói funkciókészlethez a SONOFF által megadott minizb1gsp.py script szükséges lehet.
• Zigbee binding: Kompatibilis Zigbee eszközzel közvetlen kapcsolat alakítható ki. A gyártó példája szerint egy SNZB-01M gomb a kezdeti Home Assistant-beállítás után közvetlenül vezérelheti a relét, az automatizálási központ folyamatos közreműködése nélkül.
• Samsung SmartThings: Aeotec Smart Home Hub V3 központtal használható. A be- és kikapcsolás támogatott, az energiaadatok megjelenítéséhez külön SmartThings script importálása szükséges.
• Amazon Alexa: Echo Plus 2nd Gen, Echo 4th Gen és Echo Show 2nd Gen Zigbee központokkal közvetlenül párosítható. Az Alexa a be- és kikapcsolást kezeli, a fogyasztásmérési adatok nem érhetők el.
• Google Home: SONOFF Zigbee átjáróhoz és eWeLink-fiókhoz kapcsolva felhős fiókösszekapcsolással vezérelhető.
• IFTTT: Az eWeLink-fiók összekapcsolásával a relé kapcsolása és állapotváltozása IFTTT automatizálásokban használható.
• Matter Bridge: ZBBridge-U, iHost vagy SONOFF Zigbee koordinátort használó eWeLink CUBE rendszeren keresztül Matter-platformokhoz továbbítható.
• Apple Home: Kompatibilis SONOFF Matter Bridge közbeiktatásával használható. A MINI-ZB1GSP önmagában nem Matter-eszköz.
• Helyi működés: Home Assistant és helyi Zigbee koordinátor használatakor a relé vezérlése és az aktuális mérési adatok internetkapcsolat nélkül is kezelhetők.

Okos funkciók

• Távoli be- és kikapcsolás: A relékimenet az eWeLink alkalmazásból vagy a csatlakoztatott okosotthon-rendszerből vezérelhető.
• Aktuális állapot lekérdezése: A rendszer megjeleníti a relé be- vagy kikapcsolt állapotát.
• Energia-előzmények: Az eWeLink legfeljebb egy évnyi energiaadatot tárol a felhőben, és óránkénti, napi vagy havi bontásban jeleníti meg azokat.
• Offline adatrögzítés: Zigbee kapcsolat hiányában a relé helyileg folytatja az energiaadatok tárolását. Az adatok a kapcsolat helyreállásakor szinkronizálódnak. Teljes feszültségkimaradás alatt adat nem rögzíthető.
• Adatok exportálása: Az energiaadatok és a villamosenergia-költség kimutatásai Excelben feldolgozható formátumba exportálhatók.
• Fix tarifa: Egyedi pénznem és egységes villamosenergia-díj adható meg.
• Időszakos tarifa: Különböző időszakokhoz eltérő energiaár rendelhető.
• Költségkimutatás: Az eWeLink a mért energia és a beállított tarifa alapján részletes költségdiagramot készít.
• Ütemezés: Meghatározott időpontban automatikus be- vagy kikapcsolás állítható be.
• Visszaszámlálás: A relé a megadott késleltetés után végrehajtja a beállított kapcsolási műveletet.
• Impulzuskapcsolás: Az inching funkció a relét a beállított idő elteltével automatikusan be- vagy kikapcsolja.
• Munkaciklus befejezésének érzékelése: Ha a fogyasztó teljesítménye meghatározott ideig a beállított küszöb alatt marad, a rendszer értesítést küldhet vagy lekapcsolhatja a relét.
• Késleltetett befejezésérzékelés: A küszöbhöz megadott időtartam kiszűri a működés közbeni rövid teljesítménycsökkenéseket.
• Karbantartási üzemidő követése: A rendszer összesíti azt az időt, amely alatt a fogyasztó teljesítményfelvétele a megadott érték felett van.
• Karbantartási emlékeztető: A beállított összesített üzemidő elérésekor értesítés küldhető.
• Túláramvédelem: A relé a beállított áramhatár túllépésekor automatikusan kikapcsol.
• Túlterhelés-védelem: A beállított teljesítményhatár túllépésekor a kimenet lekapcsol.
• Túlfeszültség- és alulfeszültség-védelem: Alsó és felső feszültséghatár állítható be, amelyek átlépése automatikus lekapcsolást indít.
• Túlmelegedés-védelem: A belső hőmérséklet rendellenes emelkedésekor a relé lekapcsolja a terhelést.
• Teljesítménygrafikon: A rendszer rögzíti a fogyasztás és a teljesítmény változását a kiválasztott időszakban.
• Jelenetek és automatizálások: A relé állapota, a külső kapcsoló művelete és a mért villamos értékek automatizálási feltételként használhatók.
• Csoportvezérlés: Több azonos típusú eWeLink-eszköz közös csoportba rendezhető és egyszerre kapcsolható.
• Eszközmegosztás: A relé kezelése más eWeLink-fiókokkal is megosztható.
• Kapcsolási napló: Az eWeLink rögzíti a relé állapotváltozásait.
• Push értesítések: Beállítható értesítés a kapcsolási állapotról, a fogyasztási eseményekről és a villamos védelmek aktiválódásáról.
• Bekapcsoláskori állapot: Meghatározható, hogy áramkimaradás után a relé bekapcsolt, kikapcsolt vagy az előző állapotot visszaállító módon induljon.
• Jelzőfény módja: Az állapotjelző automatikus, kikapcsolt vagy időzített éjszakai üzemmódra állítható.
• Fogyasztási adatok nullázása: Az összesített energiaadatok törölhetők. A művelet a kapcsolódó előzményeket is eltávolítja.
• Turbó üzemmód: A Zigbee modul a maximális adóteljesítménnyel működtethető.
• OTA firmware-frissítés: Kompatibilis SONOFF átjárón, ZHA vagy Zigbee2MQTT rendszeren keresztül támogatott.

Villamossági funkciók

• Tápfeszültség: 100–240 V AC, 50/60 Hz.
• Hálózati rendszer: Egyfázisú használatra készült.
• Nullavezető: A működéshez fázis- és nullavezető csatlakoztatása szükséges.
• Kapcsolt áramkörök száma: Egy fázisvezető kapcsolására alkalmas, egycsatornás relé.
• Névleges terhelhetőség: Legfeljebb 16 A, ohmos terhelés esetén.
• Relékimenet: A készülék a fázisvezetőt kapcsolja az L Out kimeneten.
• Két L Out kapocs: A két kimeneti kapocs belsőleg párhuzamosan kapcsolódik. Két csatlakoztatott fogyasztó egyszerre kapcsol be és ki, és a kapcsok száma nem növeli a 16 A-es névleges terhelhetőséget.
• Feszültségmérés: A pillanatnyi hálózati feszültséget méri.
• Árammérés: A csatlakoztatott terhelés áramfelvételét méri.
• Teljesítménymérés: A pillanatnyi hatásos teljesítményt wattban továbbítja a csatlakoztatott rendszernek.
• Energia mérése: Az elhasznált energia napi, havi és összesített értéke követhető.
• Kétirányú mérés: A bemenő és a kimenő energia külön számlálható.

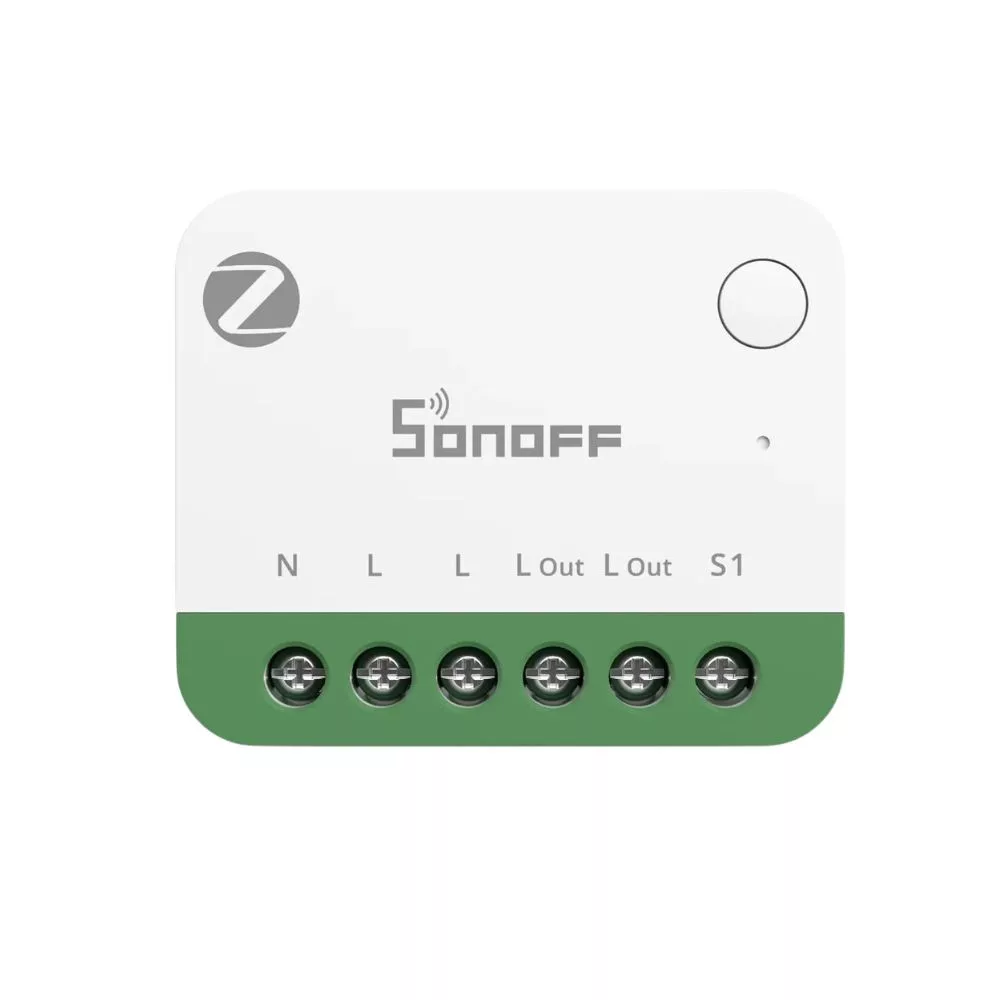

• Kapcsolóbemenet: Egy S1 bemenettel rendelkezik külső kapcsoló vagy nyomógomb csatlakoztatásához.
• Támogatott kapcsolótípusok: Kétállású kapcsoló és pillanatkapcsoló használható.
• Impulzus üzemmód: Nyomógomb minden rövid működtetése váltja a relé állapotát.
• Élvezérelt üzemmód: A külső kapcsoló minden állapotváltozása váltja a relét, függetlenül a kapcsoló fizikai pozíciójától.
• Követő üzemmód: A relé állapota követi a külső kétállású kapcsoló helyzetét.
• Leválasztott relé üzemmód: A kapcsolóbemenet állapotváltozása nem kapcsolja közvetlenül a relékimenetet. A bemeneti esemény automatizálásban használható, miközben a terhelés folyamatos tápellátást kaphat.
• Automatikus kikapcsolás és bekapcsolás: Az inching funkcióval a relé beállított idő után automatikusan állapotot vált.
• Bekapcsoláskori késleltetés: Zigbee2MQTT rendszerben beállítható, hogy tápfeszültség visszatérésekor a relé késleltetve vegye fel a meghatározott állapotot.
• Védelmi lekapcsolás: Túláram, túlterhelés, túlfeszültség, alulfeszültség vagy túlmelegedés esetén a készülék fizikailag megszakítja a relékimenetet.
• Előtétvédelem: A gyártó a készülék elé legfeljebb 16 A névleges áramú, a helyi előírásoknak megfelelő kismegszakító vagy RCBO beépítését írja elő.
• Ajánlott vezeték: 0,75–2,5 mm² keresztmetszetű tömör vagy sodrott rézvezeték.

Műszaki specifikációk

• Termékváltozat: MINI ONE PM (Zigbee verzió)
• Terméksorozat: MINI Extreme Series Gen5
• Terméknév: Zigbee Smart Switch
• Modell: MINI-ZB1GSP

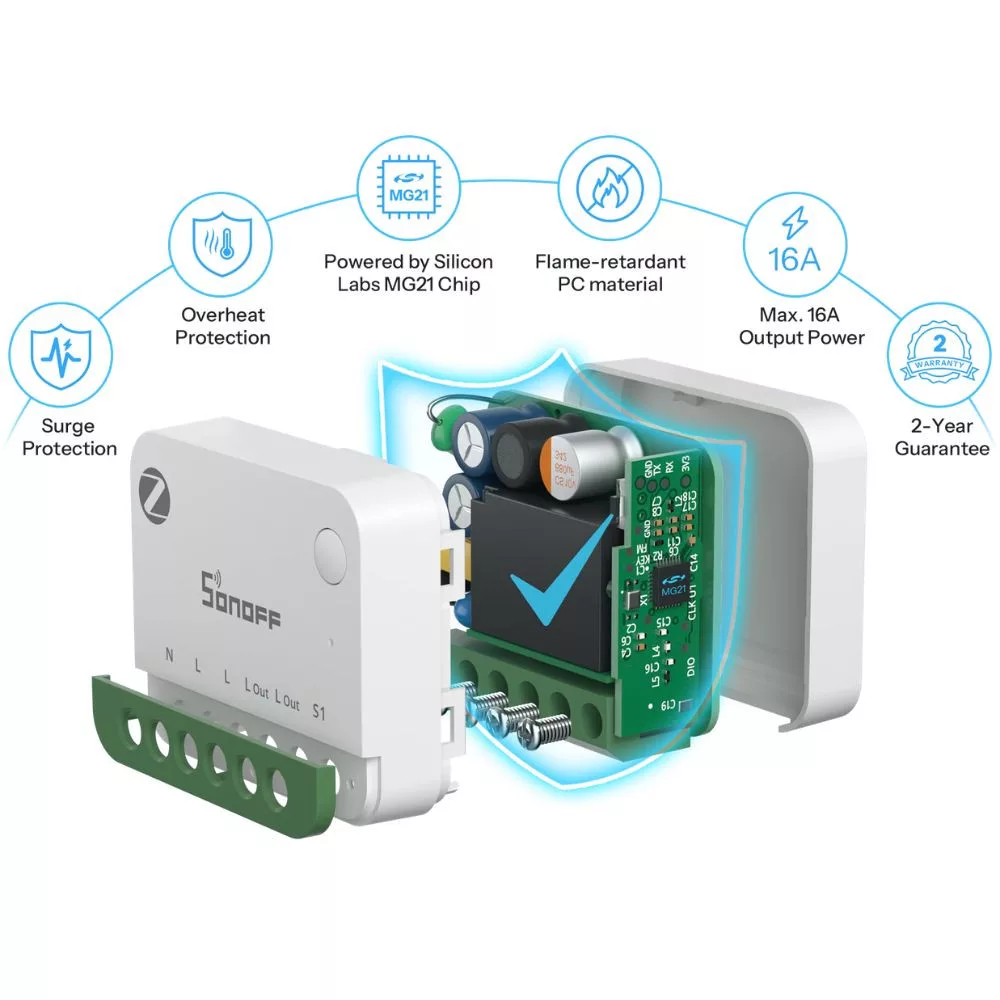

• MCU: EFR32MG21
• Névleges értékek: 16 A, 100–240 V AC, 50/60 Hz, legfeljebb 16 A ohmos terhelés
• Zigbee: IEEE 802.15.4
• Nettó tömeg: 27,3 g

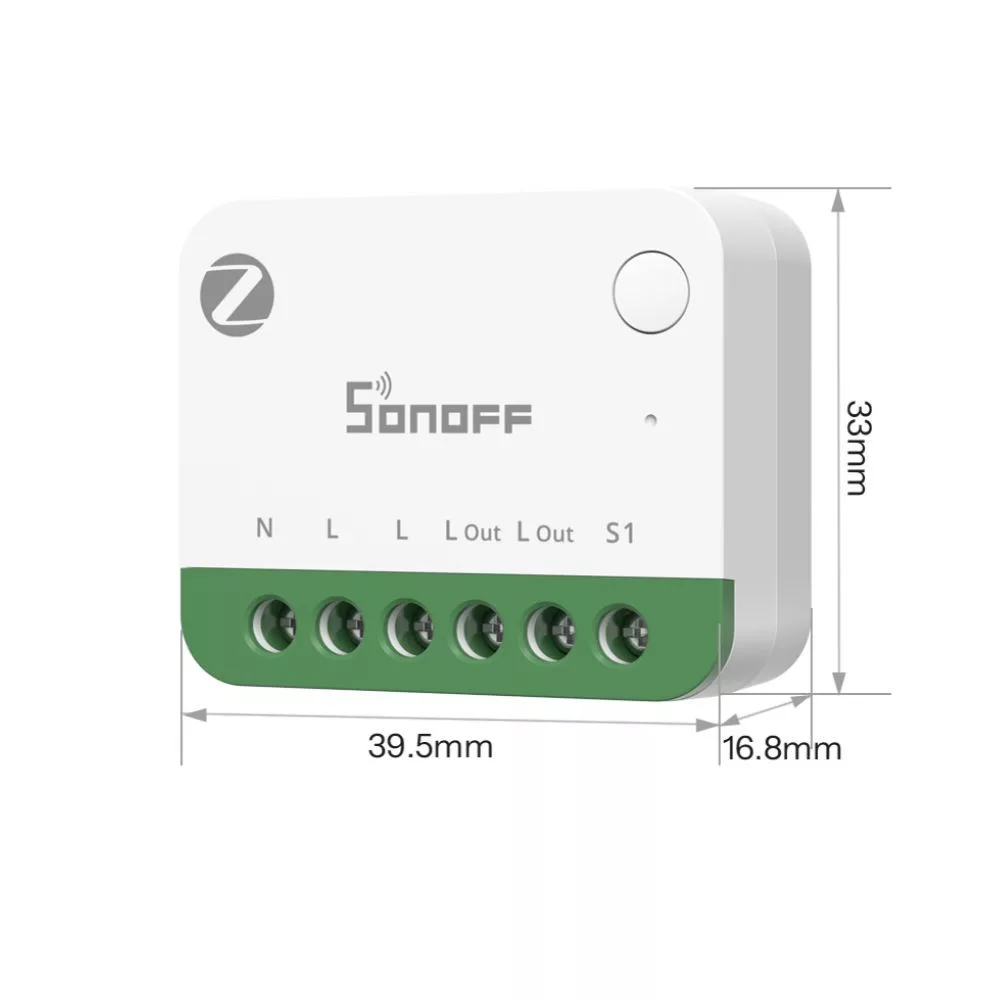

• Méret: 39,5 × 33 × 16,8 mm
• Szín: fehér és zöld
• Burkolat anyaga: PC
• Ajánlott vezeték-keresztmetszet: 18–14 AWG, 0,75–2,5 mm², kizárólag tömör vagy sodrott rézvezeték
• Telepítési hely: beltéri, rejtett szerelés
• Üzemi hőmérséklet: -10 °C és +40 °C között
• Üzemi páratartalom: 10–90% relatív páratartalom, páralecsapódás nélkül
• FCC-azonosító: 2APN5-MINIZB1GSP
• Tanúsítványok: CE, RoHS, FCC
