SONOFF BASIC DIN Rail (BASIC-ZB1GSP) Zigbee 3.0 egycsatornás, DIN sínre szerelhető okos relé, fogyasztásméréssel. A készülék egyfázisú, 100–240 V AC hálózaton működik, és legfeljebb 32 A áramerősségű, illetve 7680 W teljesítményű áramkör kapcsolására alkalmas. Lakossági vagy kisebb kereskedelmi elosztószekrénybe, a védelmi készülék után szerelhető.

A BASIC-ZB1GSP méri a hálózati feszültséget, az áramerősséget, a pillanatnyi teljesítményt és az elhasznált energiát. Az eWeLink rendszerben napi, heti, havi és legfeljebb 180 napos fogyasztási adatok tekinthetők meg, a mérési előzmények exportálhatók. Kapcsolási és fogyasztási adatai automatizálási feltételként is használhatók.

A készülék túláram-, túlfeszültség-, alulfeszültség- és túlterhelési határértékekkel rendelkezik. A beállított küszöb elérésekor a relé lekapcsolja a csatlakoztatott áramkört, majd a hiba megszűnése után távolról visszakapcsolható. A burkolat UL94 V-0 éghetőségi besorolású PC műanyagból készül.

A kommunikáció Zigbee 3.0 protokollon keresztül történik. SONOFF Zigbee átjáróval az eWeLink rendszerhez, kompatibilis koordinátorral pedig Home Assistant, Zigbee2MQTT és más Zigbee-alapú rendszerekhez integrálható. A Zigbee mesh hálózat alacsony késleltetésű helyi kommunikációt és több hálózati eszközön keresztül kiterjeszthető lefedettséget használ.

A SONOFF márkáról

A SONOFF okosotthon-eszközöket, relémodulokat, fogyasztásmérőket, fali kapcsolókat, Zigbee érzékelőket, vezérlőpaneleket, átjárókat és különféle villamos szerelési kiegészítőket gyárt. A termékkínálatban Wi-Fi-, Zigbee-, Matter- és LAN-kommunikációt használó eszközök egyaránt megtalálhatók.

A SONOFF eszközök elsődlegesen az eWeLink platformra épülnek, de számos termék Home Assistant, Zigbee2MQTT, ZHA, SmartThings, Alexa, Google Home és más okosotthon-rendszerekkel is integrálható. A gyártó kínálatában a lakossági okosotthon-megoldások mellett DIN sínre szerelhető eszközök, energiafelügyeleti megoldások és professzionális telepítésre alkalmas termékek is megtalálhatók.

Főbb terméktulajdonságok

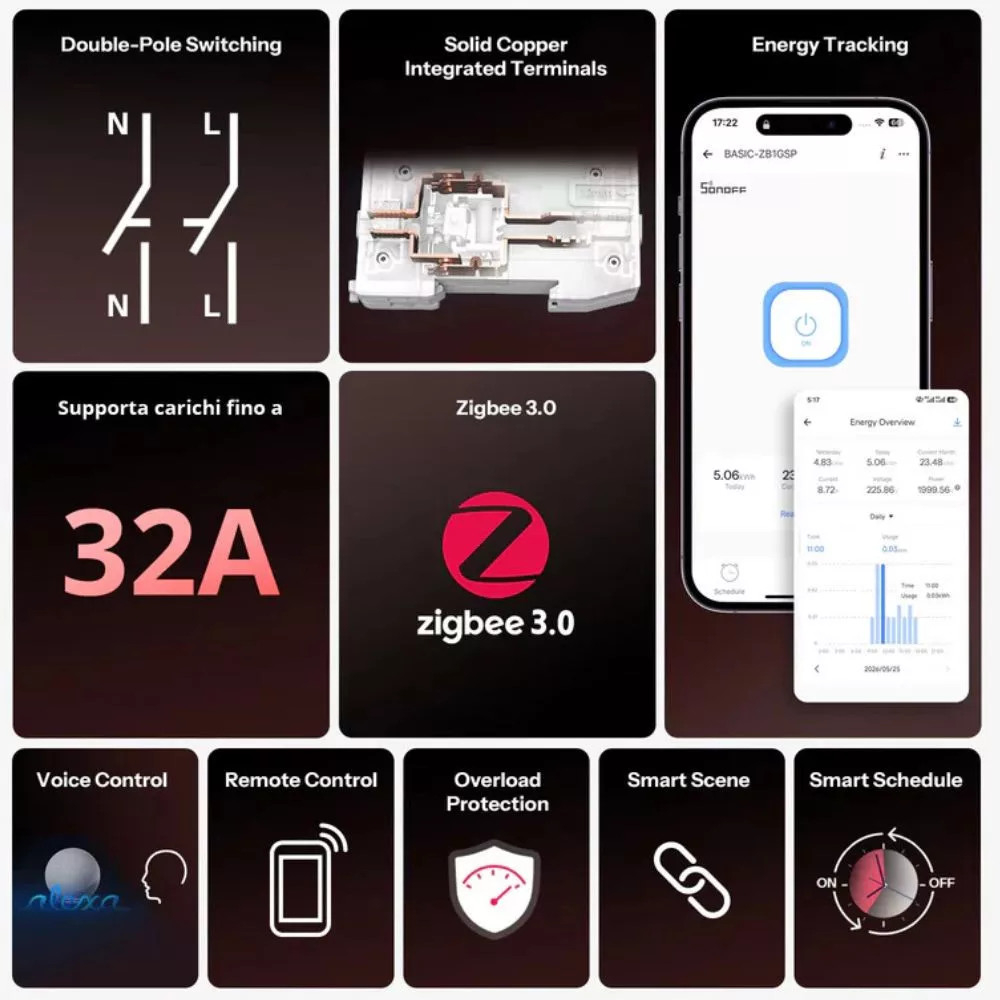

• Zigbee 3.0 kommunikáció: Alacsony késleltetésű vezeték nélküli kapcsolatot és mesh hálózati működést használ.
• DIN sínre szerelhető kivitel: Szabványos villamos elosztószekrénybe építhető, egy DIN modul szélességű készülék.
• 32 A-es kapcsolási kapacitás: Egyfázisú, legfeljebb 32 A névleges áramú és 7680 W teljesítményű áramkört kezel.
• Valós idejű fogyasztásmérés: Méri a pillanatnyi feszültséget, áramerősséget, teljesítményt és az összesített energiafelhasználást.
• Energia-előzmények: Az eWeLink napi, heti, havi és 180 napos fogyasztási kimutatást jelenít meg.
• Adatok exportálása: Az előző 180 nap energiaadatai további feldolgozáshoz exportálhatók.
• Villamos védelmi beállítások: Áram-, feszültség- és teljesítményhatárok adhatók meg, amelyek túllépésekor a relé lekapcsol.
• Távoli visszakapcsolás: A védelmi lekapcsolás után, a rendellenes állapot megszűnését követően a kimenet távolról visszakapcsolható.
• Időzített működés: Ütemezés, késleltetett kapcsolás, ciklikus időzítés és impulzuskapcsolás állítható be.
• Automatizálási feltételek: A relé állapota, a teljesítmény és az energiafogyasztás más eszközök vezérléséhez is használható.
• UL94 V-0 burkolat: A PC műanyag készülékház önkioltó, magas égésgátlási besorolással rendelkezik.

Okosotthon-protokollok és platformkompatibilitás

• Zigbee 3.0: IEEE 802.15.4 alapú kommunikációt használ. A működéshez kompatibilis Zigbee átjáró vagy koordinátor szükséges.
• eWeLink: SONOFF Zigbee átjáróval elérhető a távoli kapcsolás, fogyasztásmérés, időzítés, eseménynapló, értesítés, védelmi beállítás és automatizálás.
• Ajánlott SONOFF átjárók: ZBBridge-P, ZBBridge-U, NSPanel Pro és iHost.
• További SONOFF koordinátorok: ZBDongle-P és ZBDongle-E kompatibilis helyi Zigbee-rendszerekhez használható.
• Home Assistant: Kompatibilis Zigbee koordinátorral és megfelelő integrációval helyi rendszerhez csatlakoztatható.
• Zigbee2MQTT: Támogatja a relé vezérlését, a bekapcsoláskori állapotot, az impulzuskapcsolást, a hálózati jelzőfényt, a feszültség-, áram-, teljesítmény- és energiaadatokat, valamint a túláram-, túlfeszültség- és túlterhelési beállításokat.
• MQTT-integráció: Zigbee2MQTT használatakor a kapcsolási és mérési adatok MQTT üzenetek formájában kezelhetők. Az MQTT-kapcsolatot a Zigbee2MQTT rendszer hozza létre.
• ZHA: Kompatibilis Home Assistant ZHA-koordinátorral használható. Az elérhető entitások és beállítások az integráció aktuális támogatásától függenek.
• Amazon Alexa: eWeLink-fiók összekapcsolásával hangutasítással be- és kikapcsolható.
• Google Home: eWeLink-fiók összekapcsolásával távolról és hangvezérléssel kapcsolható.
• Samsung SmartThings: eWeLink-felhőkapcsolaton keresztül be- és kikapcsolható, valamint SmartThings automatizálásokban használható.
• IFTTT: eWeLink-integráción keresztül a kapcsolási állapot és a vezérlés IFTTT automatizálásokhoz használható.
• Helyi működés: Home Assistant és helyi Zigbee koordinátor használatakor a kapcsolás és az aktuális mérési adatok internetkapcsolat nélkül is kezelhetők.

Okos funkciók

• Távoli kapcsolás: A csatlakoztatott áramkör az eWeLink alkalmazásból vagy kompatibilis okosotthon-rendszerből be- és kikapcsolható.
• Helyi kapcsolás: Az előlapi gomb rövid megnyomásával a relé közvetlenül kapcsolható.
• Aktuális állapot lekérdezése: A rendszer megjeleníti, hogy a relékimenet be- vagy kikapcsolt állapotban van.
• Valós idejű mérési adatok: Megjeleníthető az aktuális feszültség, áramerősség, teljesítmény és energiafogyasztás.
• Energia-előzmények: Az eWeLink napi, heti, havi és legfeljebb 180 napos fogyasztási adatokat jelenít meg.
• Adatok exportálása: Az előző 180 nap energiafogyasztási adatai exportálhatók.
• Offline adattárolás: A Zigbee kapcsolat megszakadásakor az energiaadatok helyileg tovább tárolódnak, majd a kapcsolat helyreállásakor szinkronizálódnak. Teljes feszültségkimaradás alatt új adat nem rögzíthető.
• Ütemezés: Meghatározott időpontra automatikus be- vagy kikapcsolás állítható be.
• Késleltetett kapcsolás: A relé a megadott időtartam elteltével hajtja végre a beállított műveletet.
• Ciklikus időzítés: A relé előre megadott időközönként ismétlődő be- és kikapcsolási ciklust hajthat végre.
• Ismétlődő időzítés: A kapcsolási művelet a kiválasztott napokon vagy időszakokban ismételhető.
• Váltakozó időzítés: Be- és kikapcsolt időszakok egymást követő ciklusa állítható be.
• Impulzuskapcsolás: A relé a megadott idő elteltével automatikusan visszaállítható. Az időtartam 0,5 másodperctől 23 óra 59 perc 59,5 másodpercig állítható.
• Automatikus be- vagy kikapcsolás: Az impulzuskapcsolási funkció választhatóan automatikus bekapcsolást vagy kikapcsolást hajt végre.
• Túláramvédelem: A beállított áramérték túllépésekor a készülék lekapcsolja a terhelést.
• Túlfeszültség-védelem: A felső feszültséghatár átlépésekor a relé kikapcsol.
• Alulfeszültség-védelem: A beállított alsó feszültséghatár alatt a készülék megszakítja a kimenetet.
• Túlterhelés-védelem: A megadott teljesítményhatár túllépésekor a csatlakoztatott áramkör lekapcsol.
• Védelmi reteszelés jelzése: Aktív túlterhelési védelem esetén a piros állapotjelző folyamatos gyors villogással jelzi a letiltott állapotot.
• Távoli visszakapcsolás: A védelmi esemény megszűnése után a relé az alkalmazásból újra bekapcsolható.
• Okosjelenetek: A relé állapota, a teljesítmény és az energiafogyasztás automatizálási feltételként vagy végrehajtandó műveletként használható.
• Eszközmegosztás: A készülék kezelése más eWeLink-fiókokkal megosztható.
• Kapcsolási napló: Az előző három hónap kapcsolási és kezelési eseményei visszakereshetők.
• Push értesítések: A rendszer értesítést küldhet a kapcsolási állapotról és a fogyasztási eseményekről.
• Bekapcsoláskori állapot: Áramkimaradás után a relé bekapcsolt, kikapcsolt vagy az előző állapotot visszaállító módban indulhat.
• Hálózati jelzőfény: A kék hálózati LED az alkalmazásban be- vagy kikapcsolható.
• Gyári visszaállítás: A készülék az eWeLink alkalmazásból történő törléssel vagy az előlapi gomb hosszú megnyomásával alaphelyzetbe állítható.
• OTA firmware-frissítés: Kompatibilis Zigbee átjáró vagy Zigbee2MQTT rendszer használatakor a készülék vezeték nélkül frissíthető.

Villamossági funkciók

• Tápfeszültség: 100–240 V AC, 50/60 Hz.
• Hálózati rendszer: Egyfázisú használatra készült.
• Névleges áramerősség: Legfeljebb 32 A.
• Maximális terhelés: 7680 W.
• Kapcsolt áramkörök száma: Egy egyfázisú áramkört kezel.
• Relékimenet: A készülék a csatlakoztatott áramkör tápellátását kapcsolja.
• Fogyasztásmérés: Méri a feszültséget, az áramerősséget, a pillanatnyi teljesítményt és az elhasznált energiát.
• Védelmi határértékek: Áram-, feszültség- és teljesítményküszöbök állíthatók be.
• Védelmi lekapcsolás: A beállított túláram-, túlfeszültség-, alulfeszültség- vagy túlterhelési határérték elérésekor a relé automatikusan megszakítja az áramkört.
• Védelmi visszaállítás: A rendellenes állapot megszűnése után a készülék távolról ismét bekapcsolható.
• Előtétvédelem: A gyártó a BASIC-ZB1GSP elé legfeljebb 32 A névleges áramú, a helyi előírásoknak megfelelő kismegszakító vagy túláramvédelemmel rendelkező RCBO beépítését írja elő.
• Bekötés: A fázis- és nullavezető bemeneti és kimeneti kapcsait a jelölésnek megfelelően kell csatlakoztatni.
• Kapocspolaritás: Az L és N vezetékek felcserélése károsíthatja a készüléket és veszélyes állapotot okozhat.
• Helyi kezelőgomb: Rövid megnyomással a relé közvetlenül be- vagy kikapcsolható.
• DIN sín szélesség: A 18 mm-es készülékszélesség egy szabványos DIN modulnak felel meg.

Műszaki specifikációk

• Terméknév: Basic DIN Rail (Zigbee verzió)
• Terméktípus: SONOFF Zigbee okoskapcsoló
• Modell: BASIC-ZB1GSP
• Névleges értékek: 100–240 V AC, 50/60 Hz, legfeljebb 32 A
• Maximális terhelés: 7680 W
• Zigbee: IEEE 802.15.4
• Nettó tömeg: 93,5 g

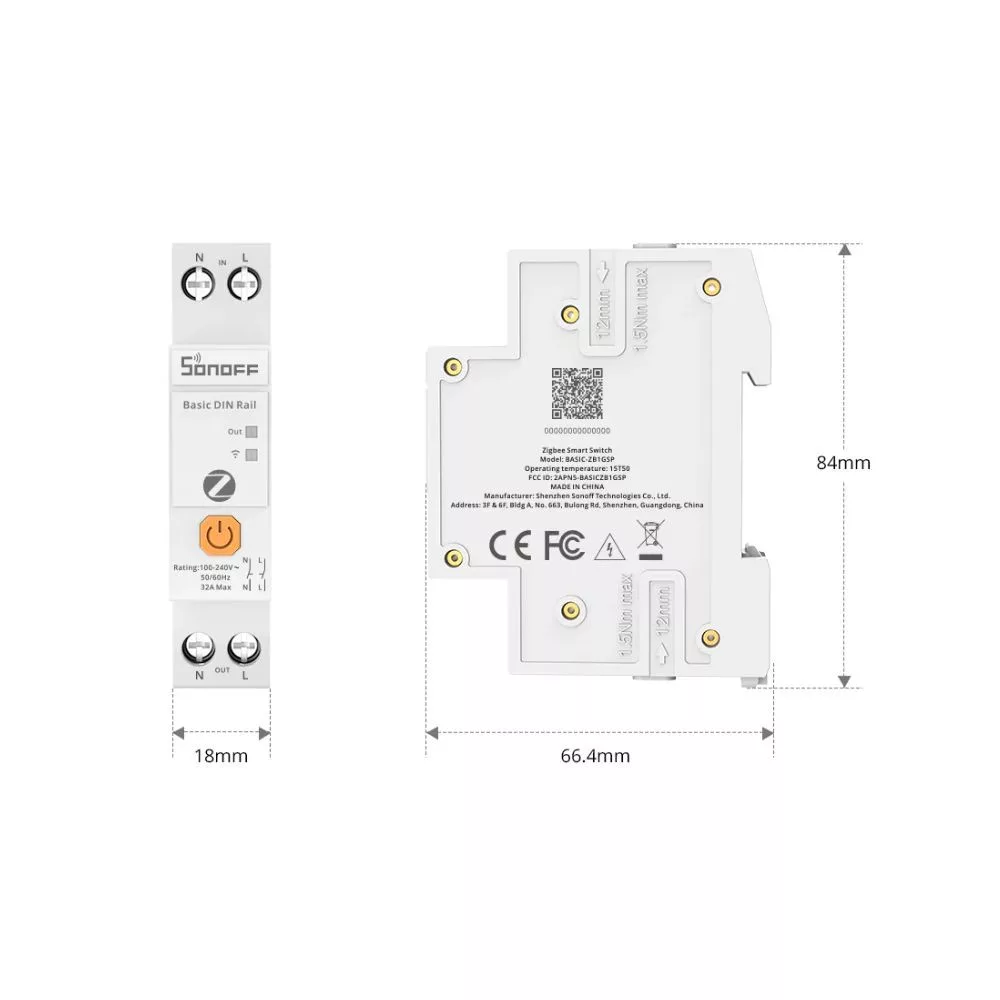

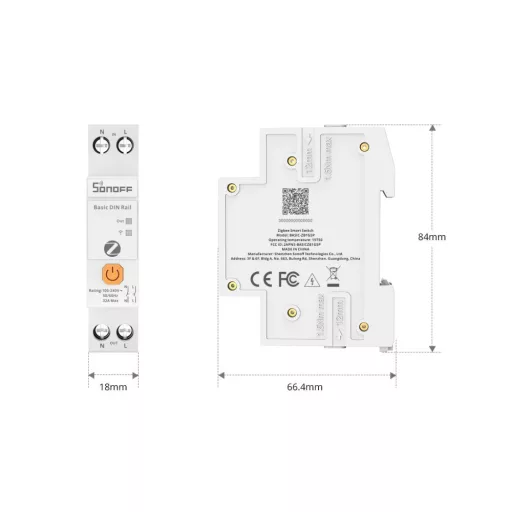

• Méret: 84 × 66,5 × 18 mm
• Szín: fehér
• Burkolat anyaga: PC
• Alkalmazási hely: beltéri
• Üzemi hőmérséklet: 15T50, -15 °C és +50 °C között
• Üzemi páratartalom: 10–90% relatív páratartalom, páralecsapódás nélkül
• Tanúsítványok: CE, RoHS, FCC, CP65, Zigbee 3.0

Egyéb jellemzők

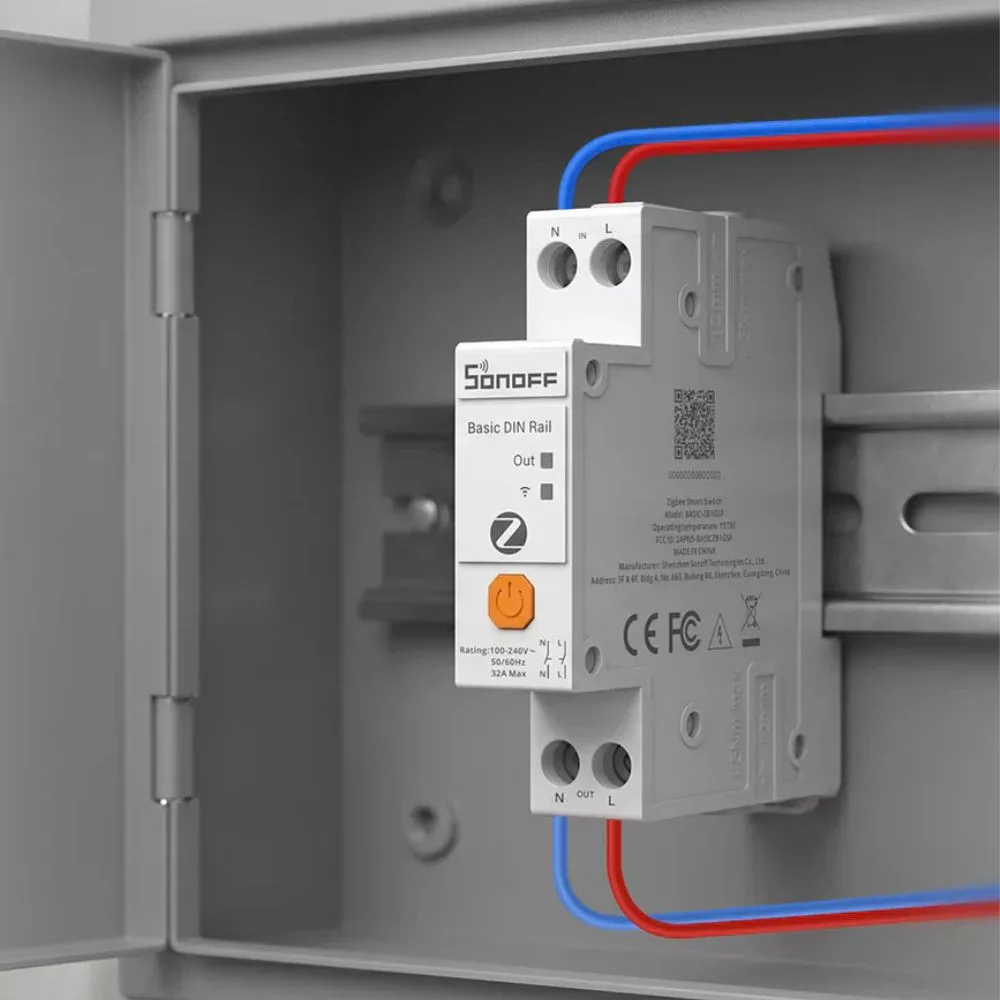

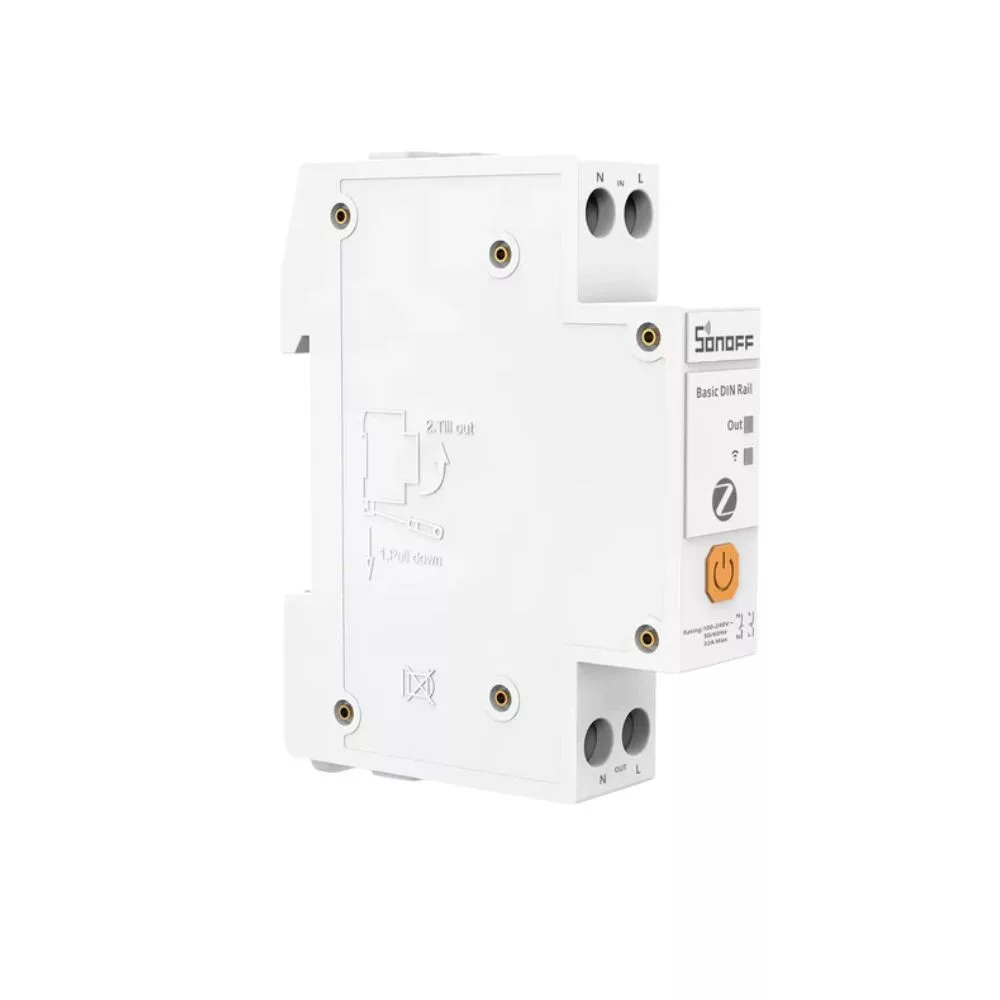

• Szerelés: Szabványos DIN sínnel rendelkező villamos elosztószekrénybe építhető.
• Elhelyezés: A gyártó a készüléket a hozzá tartozó 32 A-es kismegszakító vagy RCBO után javasolja bekötni.
• Alkalmazási terület: Nagyobb egyfázisú fogyasztók, például elektromosautó-töltő, elektromos padlófűtés, hőszivattyú, vízmelegítő vagy nagyobb háztartási készülék áramkörének felügyeletére használható.
• Párosítás: Első bekapcsoláskor automatikusan párosítási módba lép. A párosítás 180 másodperc után megszakad, ha nem csatlakozik átjáróhoz.
• Párosítógomb: Öt másodperces nyomva tartással párosítási mód indítható. Párosítás közben rövid megnyomással a folyamat megszakítható.
• Gyári visszaállítás: A gomb több mint tíz másodperces nyomva tartása és elengedése gyári visszaállítást indít.
• Piros állapotjelző: Világít, amikor a relé bekapcsolt állapotban van, és kialszik kikapcsolt állapotban. Folyamatos gyors villogással jelzi a túlterhelési védelem miatti reteszelést.
• Kék hálózati jelző: Lassú villogás jelzi a párosítási módot, gyors villogás az átjárókapcsolat hibáját, folyamatos fény pedig a sikeres csatlakozást.
• Zigbee Identify: A kék LED aktív, amikor az átjáró Zigbee Identify parancsot küld a készülék azonosításához.
• Burkolat éghetősége: A készülékház UL94 V-0 besorolású, önkioltó PC műanyagból készül.
• Telepítés: A bekötést, karbantartást és hibaelhárítást szakképzett villanyszerelőnek, feszültségmentesített áramkörön kell elvégeznie.
• Egyfázisú használat: Többfázisú hálózat különböző fázisvezetőit nem szabad a készülék kapcsaira csatlakoztatni.
• Integrációs eltérések: Az elérhető mérési, védelmi és konfigurációs funkciók a használt Zigbee átjárótól, integrációtól és annak verziójától függnek.
