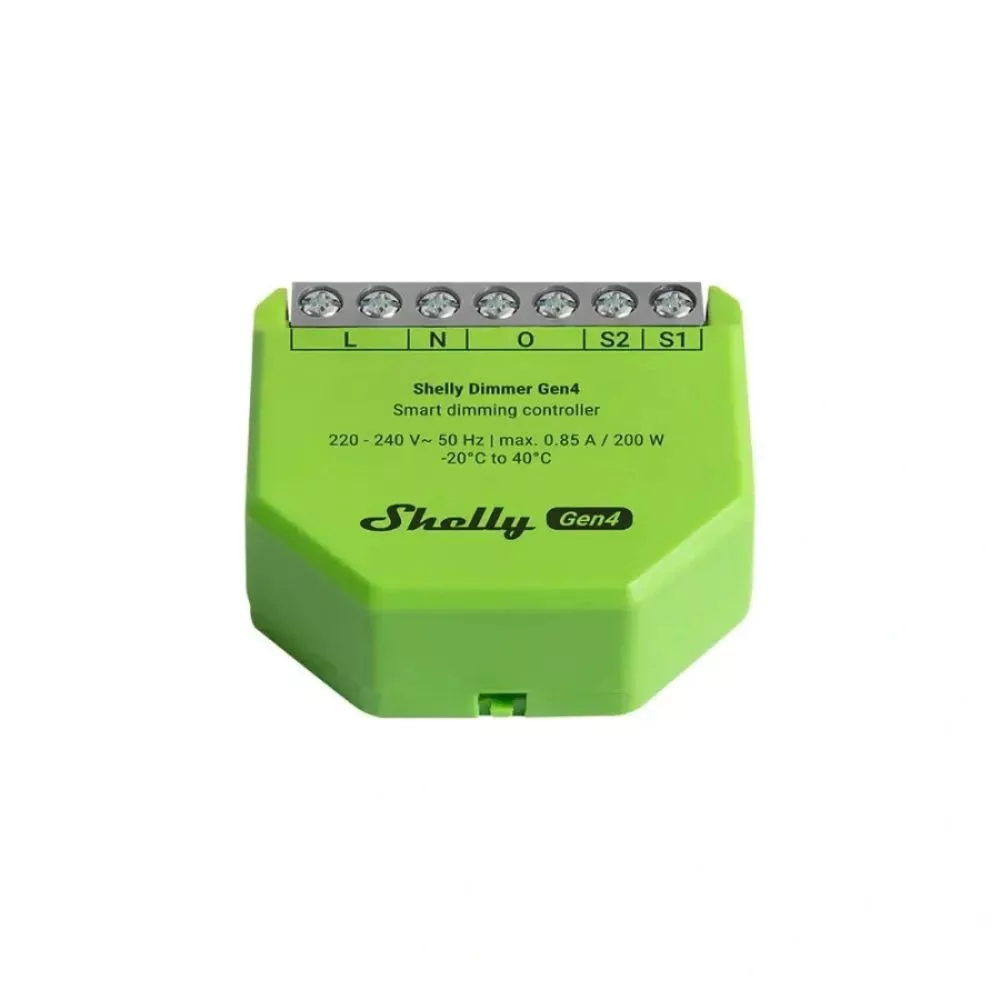

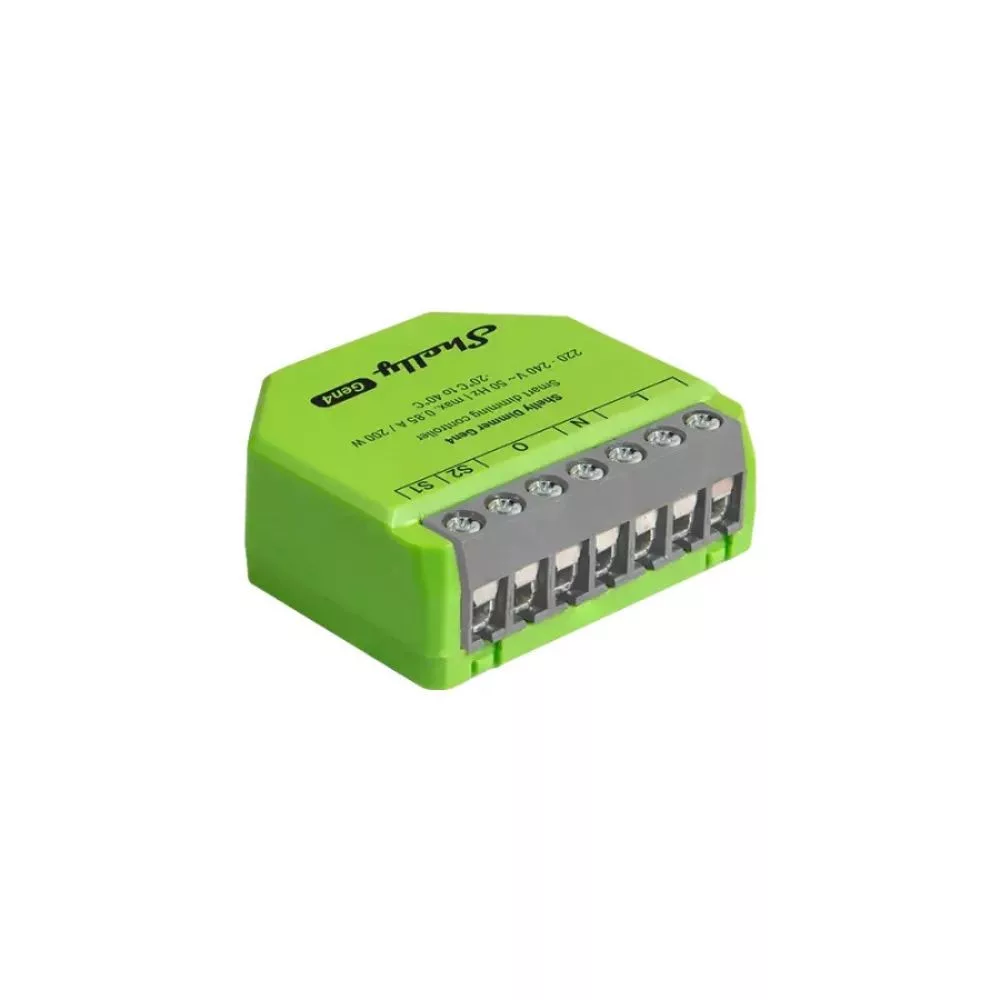

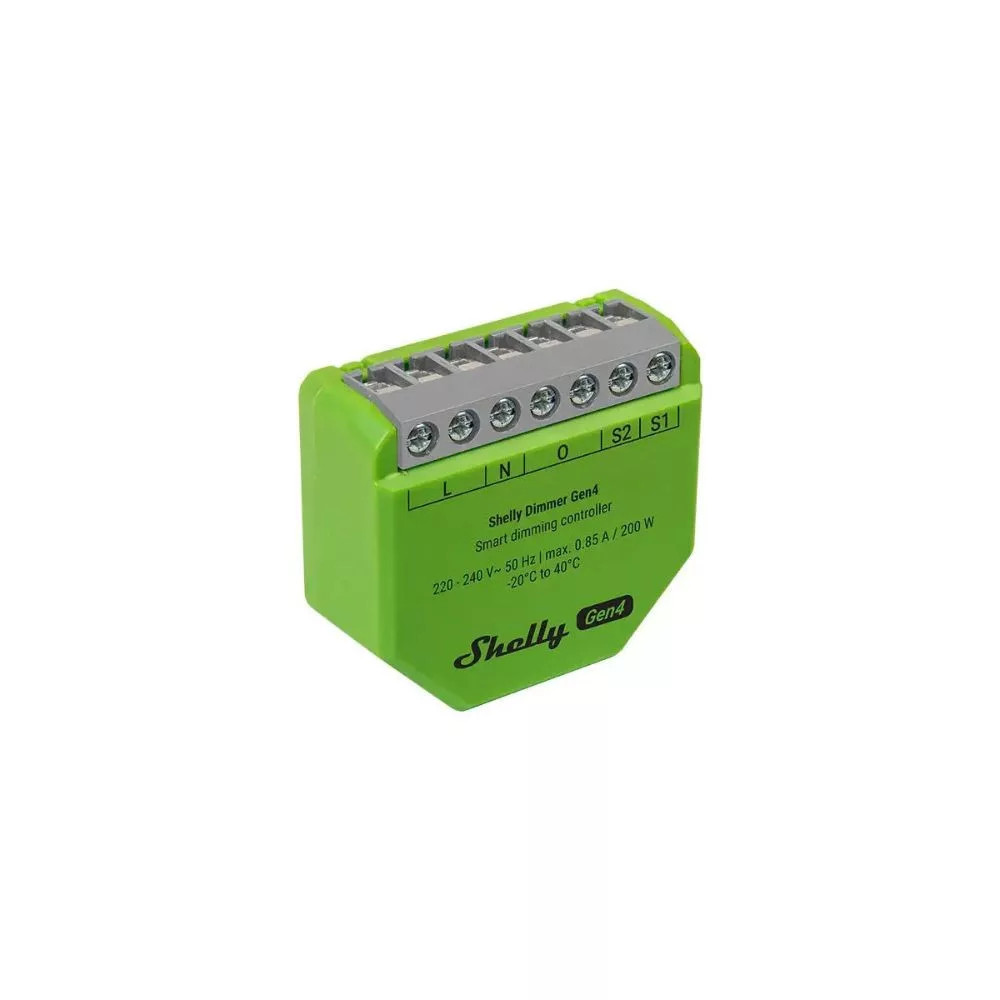

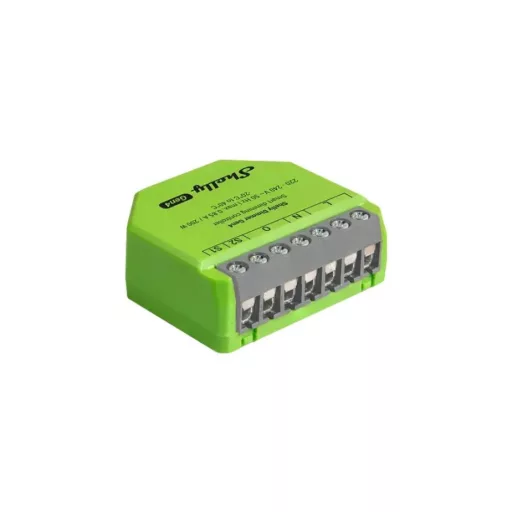

Shelly Dimmer Gen4 – fényerőszabályozó modul, Wi-Fi, Bluetooth, Zigbee, Matter (S4DM-0A101WWL)

Shelly Dimmer Gen4 egycsatornás, retrofit okos fényerőszabályzó modul, dimmelhető LED fényforrások, halogén lámpák, izzólámpák és kompatibilis elektronikus előtétek vezérlésére. A készülék nullavezetővel és nullavezető nélkül is képes működni, ezért meglévő világítási rendszerek utólagos okosítására is alkalmas anélkül, hogy új vezetékeket kellene behúzni.

A Gen4 platform a Shelly eddigi legfejlettebb hardveres és kommunikációs architektúráját használja. Egyszerre támogatja a Wi-Fi 6, Zigbee 3.0, Bluetooth 5 LE és Matter szabványokat, így a felhasználó szabadon választhat a különböző okosotthon-platformok között. A modul közvetlenül csatlakozhat Wi-Fi hálózatra, de Zigbee hálózat részeként vagy Matter eszközként is használható.

Képes automatikus terheléskalibrációra, teljes körű helyi automatizációra, JavaScript alapú scripteket futtatni, MQTT kommunikációra, támogatja a KNXnet/IP integrációt,  a fogyasztásmérést (nullavezetős bekötés esetén) és ezek mellett webes menedzsment felületet és eseménynaplózást kíná. Nemcsak lakossági felhasználásra, de professzionális épületautomatizálási rendszerekhez is ajánljuk.

A Shelly márkáról

A Shelly az európai okosotthon-piac egyik legismertebb gyártója, amely elsősorban helyi vezérlést támogató Wi-Fi, Zigbee és Ethernet alapú automatizálási eszközeiről ismert. A termékek egyik legnagyobb előnye, hogy a legtöbb funkció internetkapcsolat nélkül is működik, miközben nyílt API-kon keresztül integrálhatók külső rendszerekhez.

A Shelly eszközök széles körben támogatják a Home Assistant, openHAB, Homey, Node-RED, KNX, MQTT és más nyílt platformokat. A Gen4 széria már natív Matter támogatást is kínál, amely tovább növeli a kompatibilitást a különböző gyártók ökoszisztémái között.

Főbb terméktulajdonságok

• Nullavezető nélküli működés A készülék hagyományos kétvezetékes világítási körökben is használható.
• Trailing Edge dimmelés Korszerű LED fényforrásokkal optimalizált működés és halkabb üzem.
• Automatikus dimmelési kalibráció A csatlakoztatott terhelés karakterisztikájának automatikus felismerése.
• Matter kompatibilitás Egyszerű integráció modern okosotthon rendszerekbe.
• Wi-Fi 6, Zigbee 3.0 és Bluetooth 5 LE támogatás Többféle kommunikációs lehetőség egyetlen eszközben.
• Fogyasztásmérés Nullavezetős bekötés esetén valós idejű teljesítmény- és energiaadatok.
• Beépített webes kezelőfelület Teljes konfiguráció és felügyelet böngészőből.
• JavaScript scripting támogatás Egyedi automatizációk helyi futtatása.
• KNXnet/IP támogatás Integrálható professzionális épületautomatizálási rendszerekbe.
• Zigbee Router funkció A Zigbee hálózat hatótávolságának növelése.
• Bluetooth Gateway funkció Shelly BLU eszközök integrációja Wi-Fi hálózatba.
• Wi-Fi Range Extender A Wi-Fi lefedettség növelése más Shelly eszközök számára.

Integrációk:

A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. Támogatja az MQTT-t és a REST API-n keresztüli vezérlést. Kompatibilis a Google Home, Amazon Echo és Yandey Alice hangvezérlésével.

A Shelly Cloud-on keresztül számos Shelly eszközt integráltak már a SmartThings platformmal is.

Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is:

• MQTT
• HomeSeer
• ioBroker
• Home Assistant
• openHAB
• Domoticz
• SYMCAN
• nymea
• Hubitat
• Hoobs
• REST API

Okos funkciók

• Távoli ki-/bekapcsolás és fényerőszabályzás.
• Állapotlekérdezés valós időben.
• Fogyasztásmérés és teljesítménymonitorozás (nullavezetős bekötés esetén).
• Eseménynaplózás.
• 20 időzítés kezelése.
• Napkelte/napnyugta alapú automatizációk.
• Automatikus be- és kikapcsolási időzítők.
• Éjszakai mód külön fényerőszinttel.
• Minimális és maximális fényerő korlátozása.
• Fényerő átmeneti idő (fade time) beállítása.
• Gamma korrekció a lineárisabb fényérzet érdekében.
• Warm-Up funkció nehezen induló LED fényforrásokhoz.
• Dupla kattintásos fényerő presetek.
• Egygombos dimmelés támogatása.
• Kétgombos dimmelés támogatása.
• JavaScript alapú helyi automatizációk.
• Lokális működés internetkapcsolat nélkül.
• Webhook alapú integrációk.
• KVS (Key-Value Storage) adattárolás.
• Virtuális komponensek létrehozása összetett automatizációkhoz.
• Heti időzítések: Heti ismétlődő időzítések hozhatók létre fényerőszint, átmeneti idő és kapcsolási állapot megadásával.
• Haladó időzítések: Másodperces pontosságú, összetett időzítések hozhatók létre, amelyek akár hónapokra vagy teljes évre előre ütemezhetők.
• Napkelte és napnyugta alapú vezérlés: A fényerő vagy a kapcsolási állapot automatikusan igazítható a helyi napkelte és napnyugta időpontjaihoz.
• Állítható be- és kikapcsolási átmenet: Meghatározható, hogy a fényforrás milyen idő alatt halványodjon fel vagy le.
• Minimális bekapcsolási fényerő: Beállítható az a minimális fényerőszint, amelyre a világítás bekapcsoláskor ugrik.
• Minimális és maximális fényerő korlátozás: A dimmelési tartomány szűkíthető a pontosabb szabályozás érdekében.
• Éjszakai mód: Meghatározott időszakokban automatikusan alacsonyabb fényerő használható.
• Button Presets: Dupla gombnyomásra előre definiált fényerőszint aktiválható.
• Állítható dimmelési sebesség: A nyomógomb nyomva tartásakor a fényerő változásának sebessége konfigurálható.
• Warm-Up funkció: Alacsony fényerőn nehezen induló LED fényforrások számára indításkor rövid idejű nagyobb teljesítmény adható.
• Gamma korrekció: A dimmelési karakterisztika finomhangolható a szem számára egyenletesebb fényerőváltozás érdekében.
• Automatikus dimmelési kalibráció: A készülék automatikusan felméri a csatlakoztatott terhelést és optimalizálja a dimmelési tartományt.
• Virtuális komponensek: Felhasználó által létrehozott virtuális eszközök és logikai elemek használhatók összetettebb automatizációkhoz.
• Eseménynapló: A rendszer részletes naplót vezet a kapcsolási és konfigurációs eseményekről.

Egyéb jellemzők

• Hub nélkül is használható.
• Beépített webes adminisztrációs felület.
• Matter és Zigbee üzemmód között váltható.
• Automatikus terhelésfelismerés és kalibráció.
• A kalibráció új terhelés csatlakoztatásakor újrafuttatható.
• Helyi és felhős működés egyaránt támogatott.
• Bluetooth Gateway funkció Shelly BLU eszközökhöz.
• Wi-Fi jelerősítő funkció.
• Zigbee hálózati jelerősítő funkció.
• Fejlett épületautomatizálási integrációk KNX, MQTT és REST API segítségével.
• Kifejezetten alkalmas Home Assistant alapú rendszerekhez.
• A fogyasztásmérési funkciók csak nullavezetős bekötés esetén érhetők el teljes pontossággal.

Villamossági funkciók és műszaki specifikációk

• Modell: S4DM-0A101WWL
• Tápfeszültség: 220-240V AC, 50Hz
• Energiafogyasztás: <1,5W
• Nullavezető szükséges: nem
• Dimmelési technológia: Trailing Edge (fázishasításos dimmelés)
• Minimális terhelés nullavezető nélkül: 20W
• Shelly Bypass használható: igen, kis fogyasztású LED fényforrások esetén ajánlott
• Kimenetek száma: 1 dimmelhető világítási áramkör
• Kapcsolóbemenetek: 2 db (S1 és S2)
• Maximális kimeneti teljesítmény: 200W
• Maximális kimeneti áramerősség: 0,85A
• Dimmelhető LED terhelés: maximum 150W
• Izzólámpa: maximum 200W
• Halogén lámpa: maximum 200W
• Dimmelhető elektronikus transzformátor: maximum 200W
• Vasmagos transzformátor: maximum 200VA
• Fogyasztásmérés: igen, nullavezetős bekötés esetén(!)
• Feszültségmérés: 180-280V AC tartományban
• Árammérés: 0-3A tartományban
• Belső hőmérséklet-érzékelő: igen
• Túlmelegedés védelem: igen
• Túláram védelem: igen
• Túlfeszültség védelem: igen (nullavezetős bekötés esetén)
• Alulfeszültség védelem: igen (nullavezetős bekötés esetén)
• Túlterhelés védelem: igen (nullavezetős bekötés esetén)
• Méret: 38,5 × 43,5 × 17 mm
• Tömeg: 24,3 g

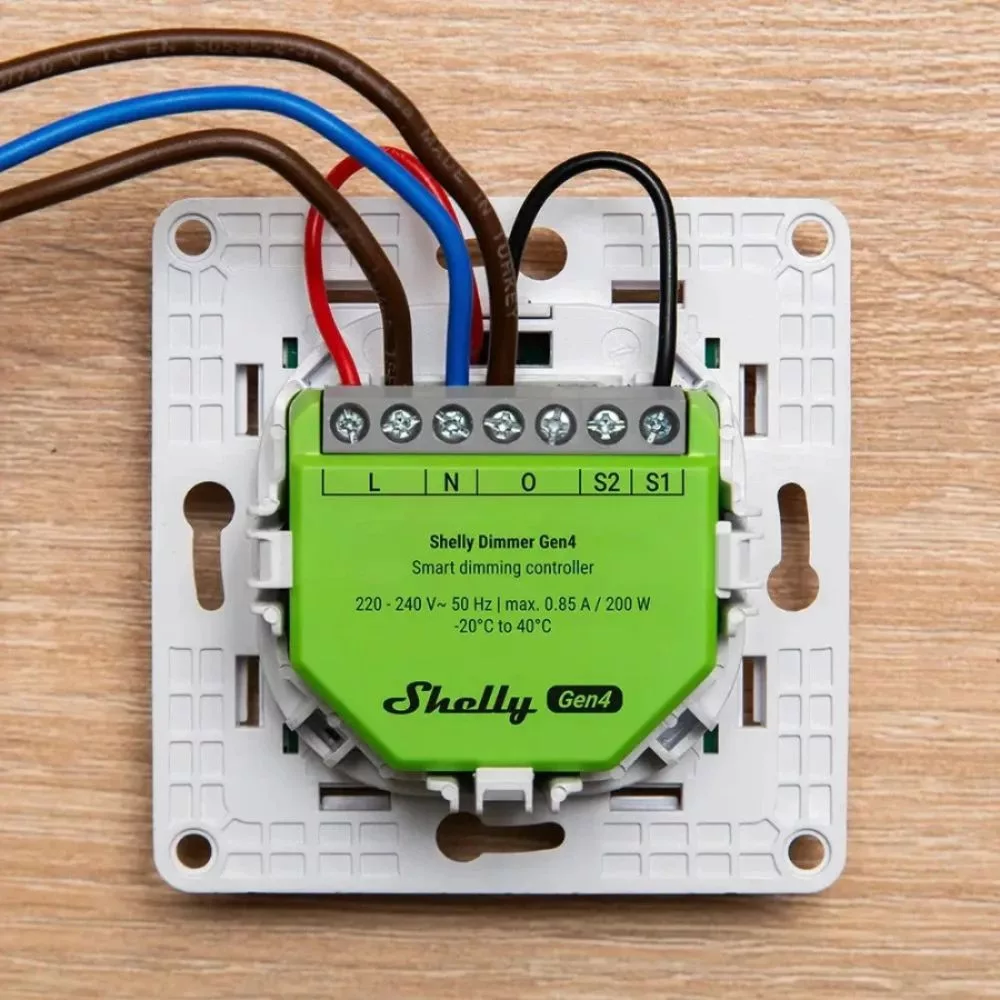

• Beépítés: süllyesztett szerelvénydobozba
• Ajánlott vezeték keresztmetszet: 0,5-4 mm²
• Blankolási hossz: 5-6 mm
• Kapocsszorító maximális nyomatéka: 0,4 Nm
• Működési hőmérséklet: -20°C és +40°C között
• Páratartalom: 30-70% RH
• Maximális telepítési magasság: 2000 m
• Wi-Fi: IEEE 802.11 b/g/n/ax (2,4 GHz)
• Bluetooth: Bluetooth 5 LE
• Zigbee: Zigbee 3.0 (IEEE 802.15.4)
• Zigbee Router funkció: igen
• Wi-Fi hatótávolság: akár 30 m beltérben és 50 m kültéren
• Bluetooth hatótávolság: akár 10 m beltérben és 30 m kültéren
• Zigbee hatótávolság: akár 100 m beltérben és 300 m kültéren
• Processzor: ESP-Shelly-C68F + STM32G051
• Flash memória: 8 MB
• Időzítések száma: 20 db
• Webhook támogatás: 20 esemény, eseményenként maximum 5 URL
• MQTT támogatás: igen
• JavaScript scripting: igen
• Webes kezelőfelület: igen
• API támogatás: HTTP, HTTPS, WebSocket, RPC
