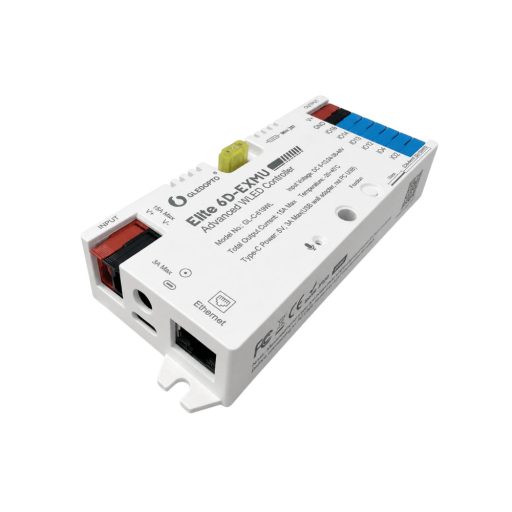

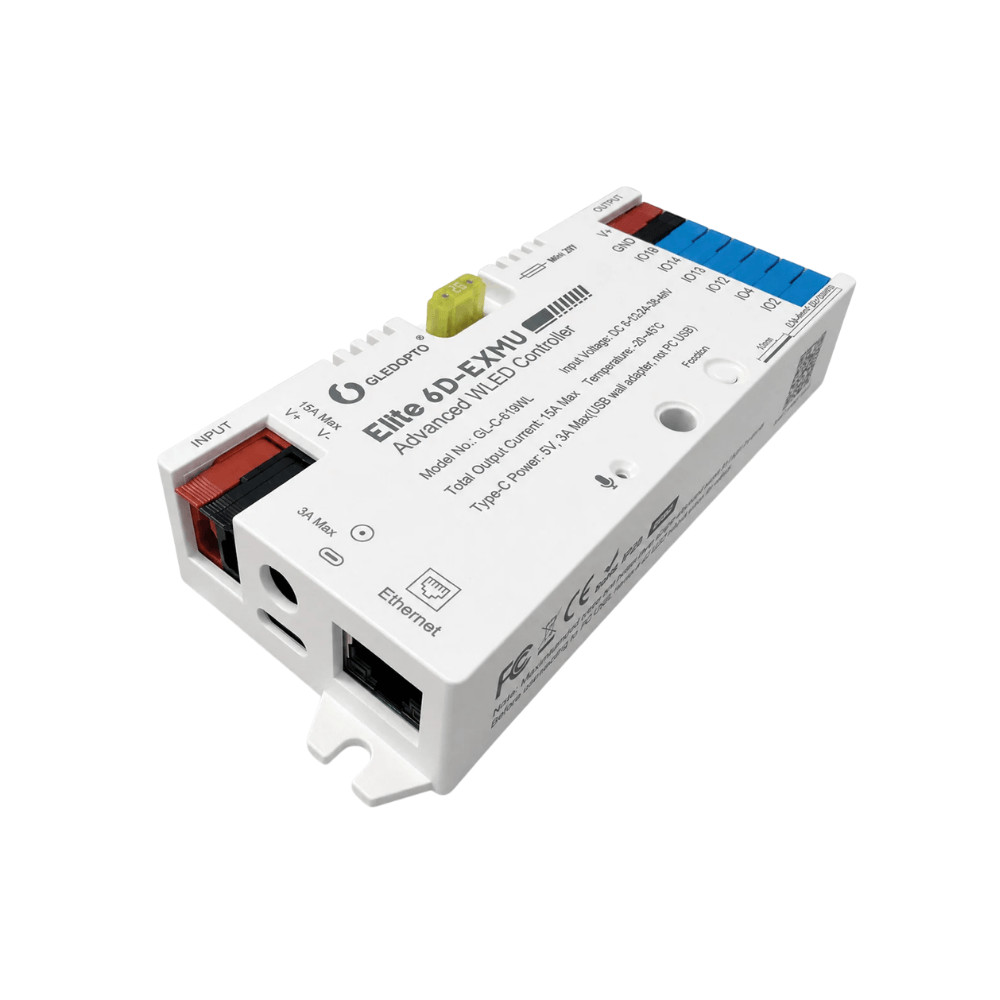

Gledopto Elite 6D-EXMU Advanced WLED Controller – hat csatornás RGBIC LED vezérlő, mikrofonnal, USB-C, ESP32, Wi-Fi, Ethernet (GL-C-619WL)

GLEDOPTO GL-C-619WL Elite 6D-EXMU egy WLED firmware-rel működő, digitálisan címezhető LED-szalagokhoz készült, hat adatcsatornás vezérlő. Legfeljebb hat LED-adatvonal konfigurálható külön, így több LED-szalag, világítási zóna vagy szegmens vezérelhető egyetlen eszközről. A gyártó legfeljebb 1600 LED IC-t tartalmazó telepítésekhez ajánlja.

A vezérlő 5, 12, 24, 36 és 48 V DC LED-rendszerekkel használható, maximális bemeneti és összes kimeneti árama 15 A. A támogatott digitális LED-chipek között megtalálható többek között a WS2811, WS2812B, WS2815 és SK6812. A hat adatcsatorna mellett integrált mikrofont, konfigurálható relévezérlést és fizikai funkciógombot is tartalmaz.

A GL-C-619WL Wi-Fi és Ethernet hálózati kapcsolattal egyaránt rendelkezik. A vezérlés és konfigurálás a WLED webes felületén vagy WLED-kompatibilis alkalmazással történik. Az integrált mikrofon az AudioReactive funkcióval hang- és zenevezérelt fényhatásokhoz használható. A termék elsősorban WLED-ben és digitális LED-rendszerekben jártas DIY felhasználóknak, illetve egyedi világítási rendszerek építőinek készült; a konfigurációhoz a WLED dokumentációja és közösségi támogatása is fontos szerepet kap.

A GLEDOPTO márkáról

A GLEDOPTO elsősorban okos LED-világítási termékeket és vezérlőket gyárt. Kínálatában LED-szalag vezérlők, fényforrások, dimmerek, RGB, RGBW, CCT és RGB+CCT világításvezérlők, valamint Zigbee, Matter, Thread, Wi-Fi és WLED alapú megoldások találhatók.

A GLEDOPTO okos világításvezérlői modelltől függően különböző okosotthon-rendszerekbe és világításvezérlési környezetekbe integrálhatók. A WLED-alapú modellek elsősorban helyi hálózaton működő, testreszabható DIY világítási rendszerek kialakítására használhatók.

Főbb terméktulajdonságok

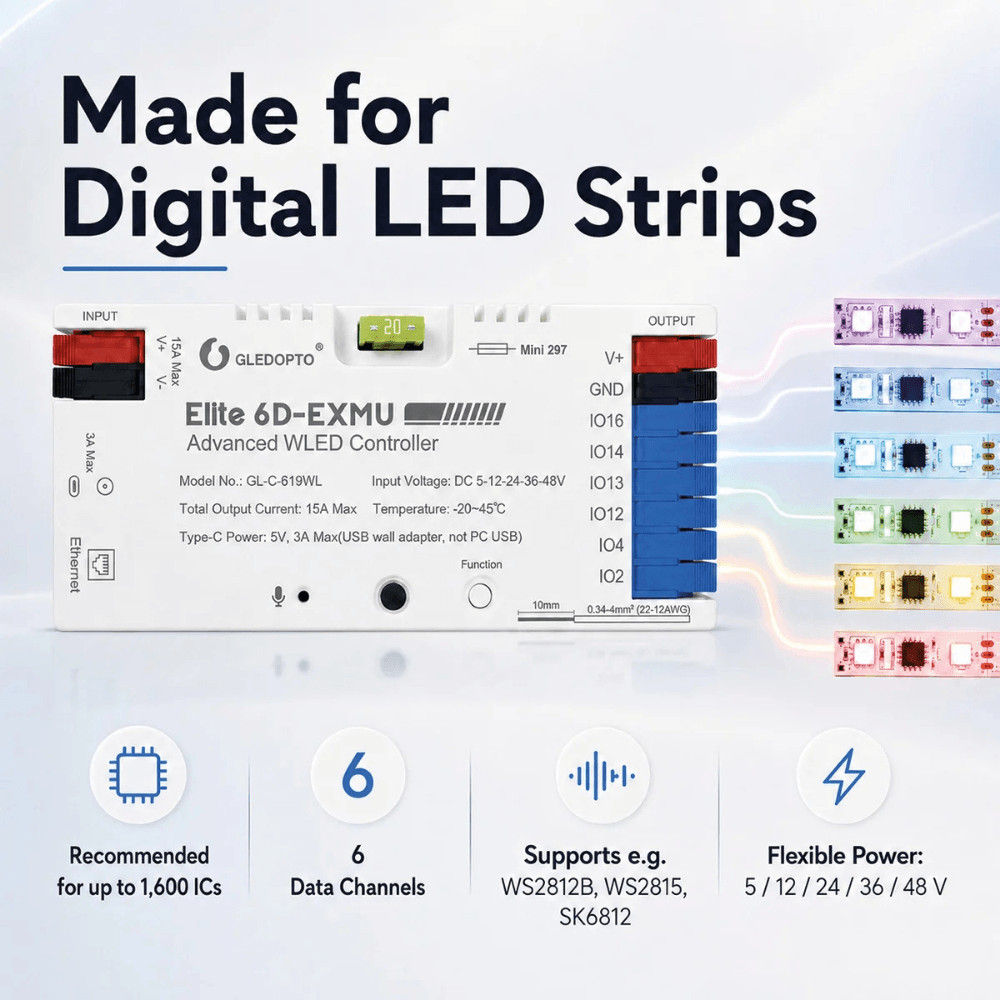

• Hat LED-adatcsatorna: Legfeljebb hat digitális LED-szalag adatvonala csatlakoztatható, így több LED-szalag, különálló zóna vagy szinkronizált világítási szakasz vezérelhető.
• WLED vezérlés: A színek, fényerő, effektek és a vezérlő beállításai a WLED kezelőfelületén, WLED-kompatibilis alkalmazással vagy webböngészőből kezelhetők.
• Wi-Fi és Ethernet: A vezérlő vezeték nélküli Wi-Fi és vezetékes Ethernet hálózati kapcsolattal egyaránt használható.
• AudioReactive funkció: A beépített mikrofon segítségével a WLED hangra és zenére reagáló fényhatásai is használhatók.
• 5–48 V DC: 5, 12, 24, 36 és 48 V DC tápfeszültségű digitális LED-rendszereket támogat.
• Legfeljebb 1600 LED IC: A gyártó legfeljebb 1600 LED IC-t tartalmazó telepítésekhez ajánlja a vezérlőt.
• Konfigurálható relévezérlés: A vezérlő reléfunkcióval rendelkezik, amely többek között a LED-tápellátás kikapcsolt állapotban történő leválasztására konfigurálható.

Okosotthon-protokollok és platformkompatibilitás

• Wi-Fi: A WLED kezelőfelülete helyi Wi-Fi hálózaton keresztül érhető el. Az első konfigurációhoz a vezérlő WLED-AP nevű Wi-Fi hozzáférési pontot hoz létre.
• Ethernet: A vezetékes hálózati kapcsolat gyárilag előkonfigurált. A vezérlő Ethernet-kábellel routerhez csatlakoztatva Wi-Fi használata nélkül is elérhető a helyi hálózaton.
• WLED: A vezérlő WLED firmware-t használ. A konfiguráció, a LED-típus és LED-szám megadása, az effektek, szegmensek és egyéb világítási paraméterek a WLED felületén állíthatók be.
• Helyi hálózati működés: A WLED webes kezelőfelülete a vezérlő helyi hálózati címén közvetlenül elérhető, így az alapvető vezérléshez nincs szükség gyártói felhőszolgáltatásra.
• Külső rendszerek integrációja: A WLED nyílt integrációs lehetőségei révén a vezérlő WLED-et támogató okosotthon- és automatizálási rendszerekbe is bevonható.

Okos funkciók

• Hat konfigurálható adatcsatorna: A hat LED-adatkimenet különböző LED-szalagokhoz vagy világítási szakaszokhoz rendelhető.
• Színek és fényerő vezérlése: A csatlakoztatott kompatibilis LED-ek színe és fényereje a WLED felületéről szabályozható.
• Fényeffektek: A WLED beépített animációi és fényeffektjei használhatók a csatlakoztatott címezhető LED-ekkel.
• Szegmensek: A LED-telepítés különálló szegmensekre osztható, amelyekhez eltérő színek és effektek rendelhetők.
• Hangra reagáló effektek: Az integrált PDM mikrofon használható az AudioReactive funkcióhoz. A funkciót a WLED konfigurációjában engedélyezni kell, majd a vezérlőt újra kell indítani.
• Webes kezelőfelület: A konfiguráció és a világításvezérlés webböngészőből is elérhető.
• Fizikai funkciógomb: A készüléken található gomb be- és kikapcsolásra, színváltásra és a vezérlő visszaállítására használható.
• Gyári visszaállítás: A funkciógomb körülbelül 10 másodperces nyomva tartásával a vezérlő visszaállítható, és ismét aktiválható a WLED-AP hozzáférési pont.

Villamossági funkciók

• Fő tápellátás: 5 V, 12 V, 24 V, 36 V vagy 48 V DC.
• Maximális bemeneti áram: 15 A.
• Maximális összes kimeneti áram: 15 A.
• USB-C tápellátás: 5 V DC, legfeljebb 3 A.

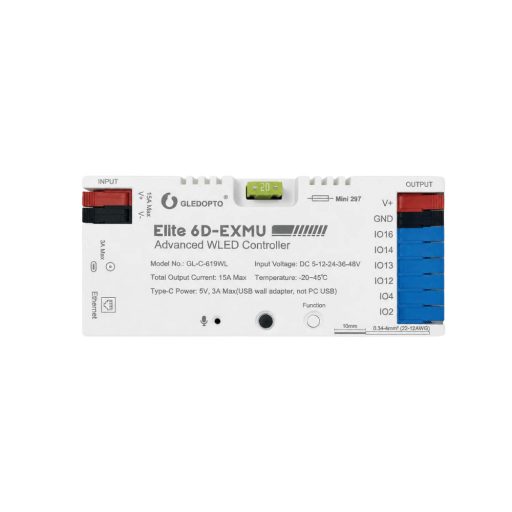

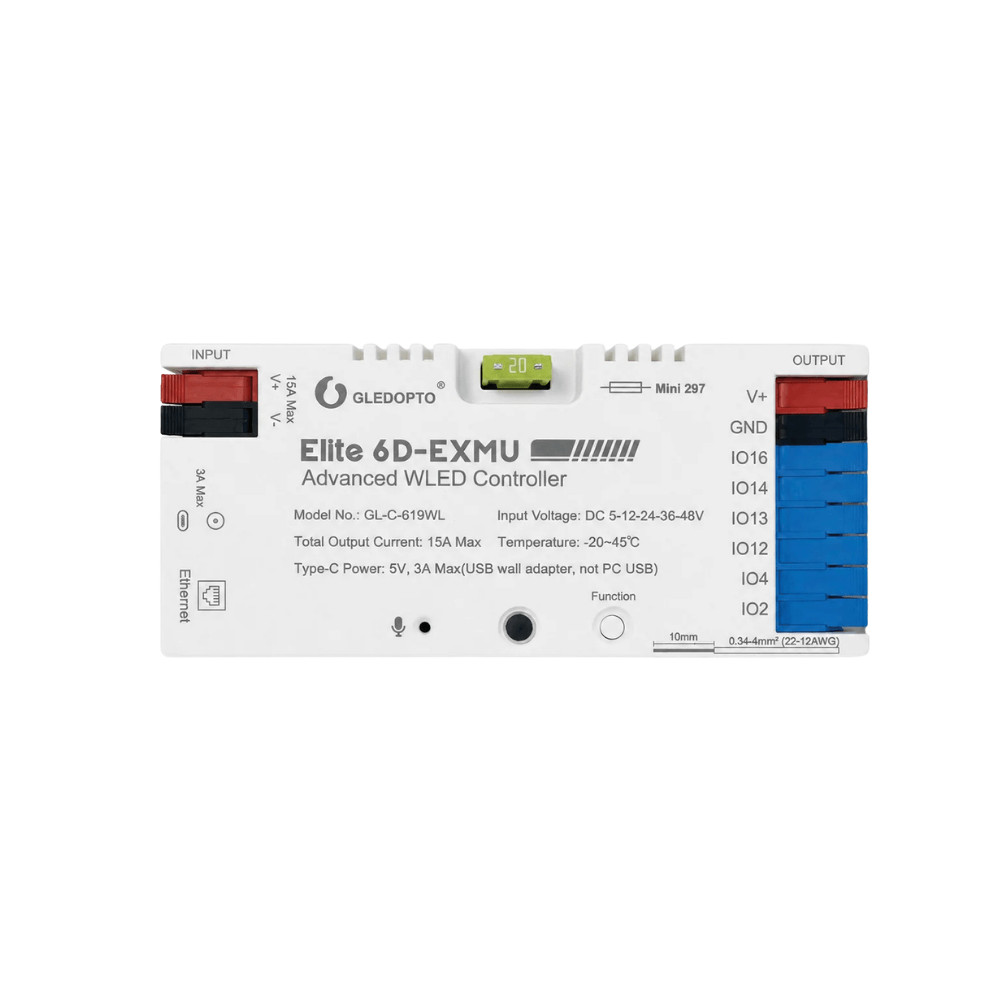

• LED-adatkimenetek: Legfeljebb 6 digitális adatcsatorna áll rendelkezésre.
• Adatkimenetek GPIO-kiosztása: IO16, IO14, IO13, IO12, IO4 és IO2.
• Relévezérlés: Konfigurálható, gyárilag beállított reléfunkció, GPIO18 kimenettel és invertált működéssel.
• Beépített biztosíték: 20 A.
• Külső tápegység: A LED-szalagok működtetéséhez megfelelő DC tápegység szükséges. A tápegység feszültségének meg kell egyeznie a használt LED-szalag névleges feszültségével, áramterhelhetőségét pedig a teljes csatlakoztatott terhelés alapján kell megválasztani.

Műszaki specifikációk

• Gyártó: GLEDOPTO
• Modell: GL-C-619WL
• Termékmegnevezés: Elite 6D-EXMU Advanced WLED Controller
• Terméktípus: vezérlő digitálisan címezhető LED-szalagokhoz
• Fő bemeneti feszültség: 5 V, 12 V, 24 V, 36 V vagy 48 V DC
• Maximális bemeneti áram: 15 A
• Maximális összes kimeneti áram: 15 A
• USB-C bemeneti feszültség: 5 V DC
• USB-C maximális bemeneti áram: 3 A
• LED-kimenetek: legfeljebb 6 digitális LED-adatcsatorna
• Adatkimenetek GPIO-kiosztása: IO16, IO14, IO13, IO12, IO4 és IO2
• Ajánlott maximális LED IC-szám: 1600 IC
• Vezérlőszoftver: WLED
• Vezeték nélküli hálózat: Wi-Fi
• Vezetékes hálózat: Ethernet
• Kezdeti Wi-Fi hozzáférési pont: WLED-AP
• Integrált mikrofon: igen
• Mikrofon típusa: Generic PDM
• Mikrofon I2S SD: GPIO32
• Mikrofon I2S WS: GPIO15
• Relé GPIO: GPIO18, invertált beállítással
• Funkciógomb GPIO: GPIO17
• Funkciógomb műveletei: be-/kikapcsolás, színváltás és vezérlő-visszaállítás
• Gyárilag beépített biztosíték: 20 A
• Üzemi hőmérséklet: -20 °C és +45 °C között
